16Lane V-by-One · 4K@120Hz ｜ 4 通道 LVDS · 1080P@120Hz
專為電視液晶模組及 TCON 板生產測試而研發。輸出介面具備過壓、過流、欠壓及空載四重保護，測試全程僅需 3 個按鍵，簡單易用、穩定可靠。
專業液晶模組點屏測試儀器 —— 功能全面、保護完善、操作簡便
最高 16Lane V-by-One（3840×2160/120Hz）或 4 通道 LVDS（1920×1080/120Hz），一臺儀器覆蓋兩大主流介面。
所有輸出訊號均配備保護電路，屏供電電源支援可設定的過壓、欠壓、過流、空載保護，防止儀器與被測屏損壞。
內建 48+ 張常用測試圖（含 3 種動態滾動畫面），SD 卡外接圖數量不限，每個模組引數最多可選 16 張。
無需等待開機，上電即進入測試狀態；可預存 99 組模組引數，換線換屏只需切換引數編號。
支援遙控器（選配）、數字小鍵盤（預設）、滑鼠（選配）三種操控模組，訊號開關與切圖僅需 3 個按鍵。
支援治具行程開關：壓下自動開訊號、抬起自動關訊號；測試畫面可自動切換，每張圖播放時間獨立設定。
詳細電氣與功能引數，滿足產線各類點屏測試需求
| V-by-One 訊號 | 1 / 2 / 4 / 8 / 16 Lane 分屏 1 / 2 / 4 8bit / 10bit JEIDA |
|---|---|
| LVDS 訊號 | 單 / 雙 / 四通道 分屏 1 / 2 / 4 6 / 8 / 10bit JEIDA / VESA 支援一拖二（同接兩塊 LVDS 屏） |
| 控制訊號 | 4 通道可設定邏輯電平輸出（Dout1~Dout4、BL_ADJ(PWM)、BL_ONOFF，0~3.3V） |
| 電源訊號 | 電壓 3.3V~12V 輸出；電流最大 2.5A，支援電流測試（精度 5mA）；可設定過壓 / 欠壓 / 過流 / 空載保護 |
| 背光訊號 | BL_VCC（背光電源）、BL_ADJ（背光調節）、BL_ONOFF（背光開關）；3.3V~12V / 最大 2.5A，同樣支援電流測試與四重保護 |
| 開關時序 | 控制專案：LVDS VCC、BL VCC、LVDS 或 V-by-One 訊號、控制輸出；間隔 5mS~500mS，精度 5mS |
| 儲存 | 內建 SD 卡（FAT32，最大 32GB），儲存模組引數檔案與測試圖片；最多 99 組模組引數 |
| 整機規格 | 外形尺寸 275 × 180 × 50 mm；重量約 1.08 kg；供電 DC 24V；工作溫度 0℃~+40℃ |
| 人機操作 | 遙控器（選配）/ 數字小鍵盤（預設）/ 滑鼠（選配）；只需 3 個操作按鍵：訊號開關、下一張、上一張 |

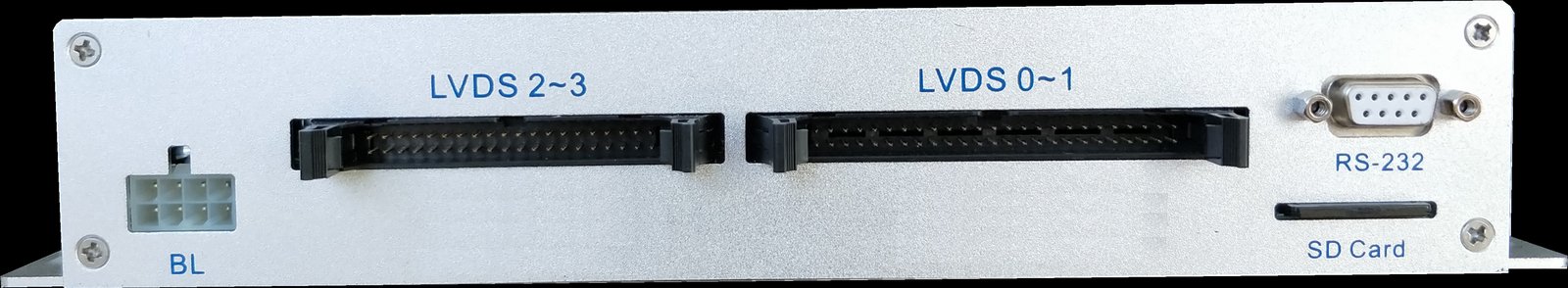

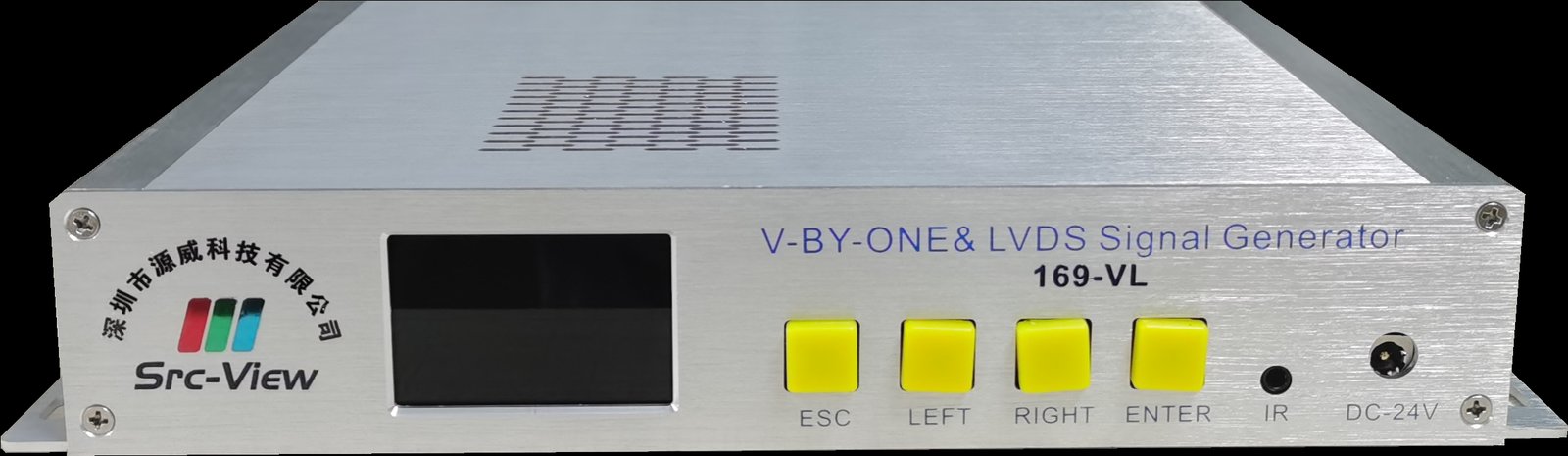

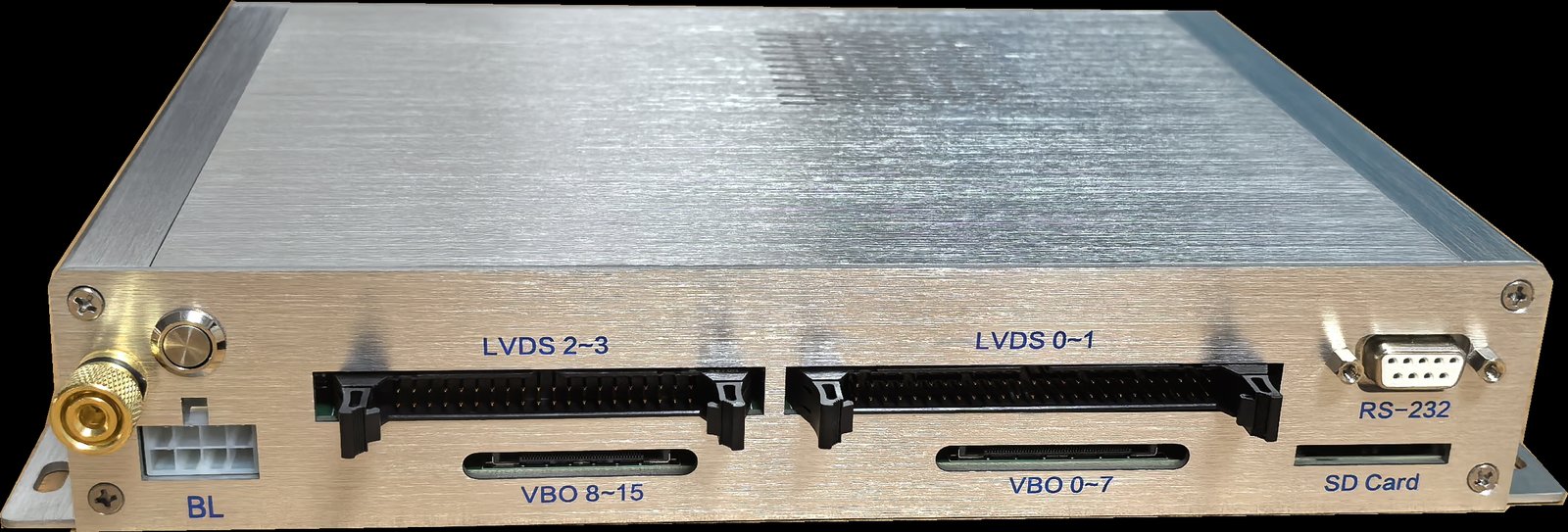

前面板操作區與後面板訊號輸出區佈局一覽

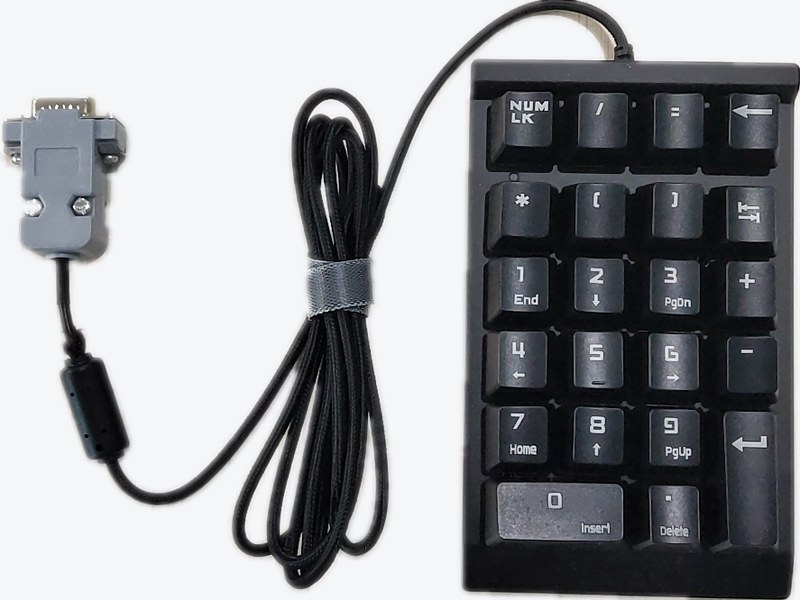

透過 RS-232 控制口連線，“0”和“.”切換測試圖，Enter 鍵控制訊號開關；亦可按需選配遙控器或滑鼠操控，還可連線電腦配合上位機軟體編輯模組引數。
簡單幾步，快速完成點屏測試
覆蓋灰階、彩條、棋盤、閃爍、串擾等產線常用檢測畫面
含 3 種動態滾動畫面，上電即可呼叫
放入 SD 卡「測試圖」資料夾即可
按需組合測試畫面
每張圖播放時間可單獨設定
灰階背景 + 垂直捲軸
液晶模組生產線點屏方案全方位對比 —— 專業儀器全面勝出
| 比較項 | 169-VL 專業訊號發生器 | 普通電視主機板 |
|---|---|---|
| 通用性 | ✓專為液晶模組產線點屏測試設計，相容所有 LVDS 和 V-by-One 介面的液晶屏 | ✗一款電視板只能點配套屏，換玻璃就要換電視板 |
| 可靠性 | ✓所有介面訊號均有保護電路，TCON 供電具備過壓、欠壓、過流、空載保護 | ✗無保護，易損壞 |
| 效率 | ✓上電即用，效率高 | ✗需等電視板完全開機，部分電視板開機很慢 |
| 操作性 | ✓訊號開關、圖片切換隻需 3 個按鍵 | ✗需先用遙控器切到 U 盤通道，再遙控播放 U 盤圖片 |
| 價效比 | ✓設計使用壽命 5~10 年，長期價效比更高 | ✗頻繁損壞甚至報廢，綜合成本更高 |
| 特殊需求 | ✓自主研發，可按特殊屏檢工藝要求提供改進服務 | ✗無法滿足 |
| 行業趨勢 | ✓各大品牌液晶模組廠家均使用專業儀器進行點屏測試 | — |
| 成功案例 | ✓創維、長虹、群創、友達、熊貓、京東方、華星光電 | — |
