16Lane V-by-One ｜ 4CH LVDS ｜ eDP / RGB 選配
時序分析 · 電源測量 · HDMI 即時顯示

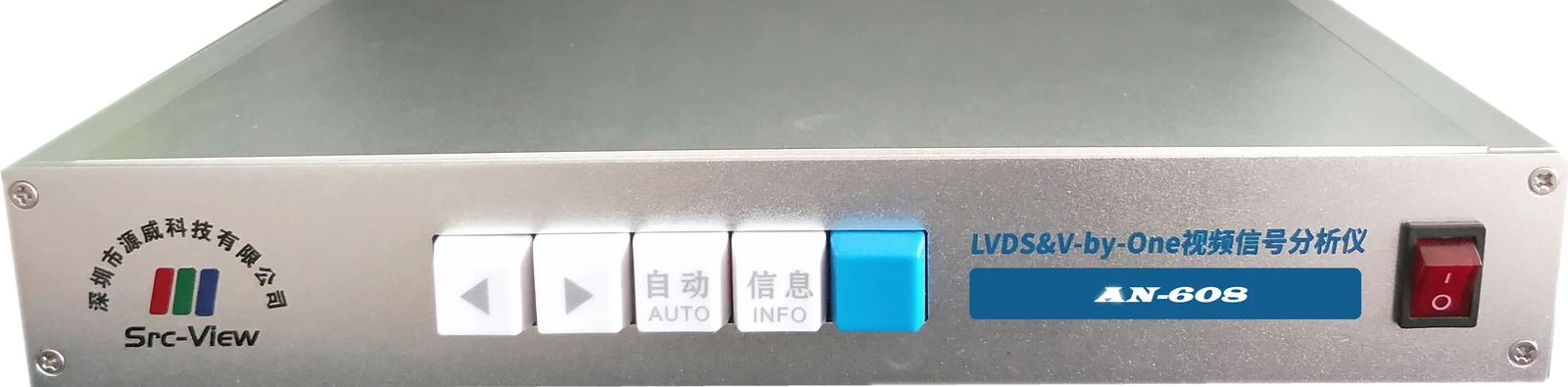

VLA-804 是一款電視 / 顯示器主機板液晶介面訊號（V-by-One / LVDS / eDP）分析儀，最高可輸入 16Lane V-by-One 訊號（3840×2160@120Hz）、4 通道 LVDS 訊號（1920×1080@120Hz）、4Lane eDP 2.7Gbps 訊號（選配）與 24bit RGB 訊號（選配）；支援 Timing 分析、LVDSVCC / BLVCC 等模擬訊號測量，輸入畫面可轉 HDMI 輸出顯示，也可透過網口傳輸到電腦深入分析。
一台儀器，完成主機板液晶介面訊號的採集、分析、測量與顯示
支援 V-by-One（1/2/4/8/16Lane）、LVDS（單 / 雙 / 四通道，JEIDA / VESA）、eDP（2/4Lane，選配）與 24bit RGB（選配），覆蓋電視與顯示器主機板主流液晶介面。
即時測量 Hs、HbpNum、HfpNum、HdNum、HsPol 與 Vs、VbpNum、VfpNum、VdNum、VsPol 等行場時序參數，並提供即時時序監控。
LVDS_VCC 屏供電 3.3V~15V 輸入測量（支援帶載測試）；BL_VCC 背光電源、BL_ADJ 背光調節（可測頻率與佔空比）、BL_ONOFF 背光開關測量，3.3V~36V。
輸入畫面自動轉 HDMI 輸出（最高 1920×1080，超出自動壓縮），時序、電源狀態、邏輯訊號與儀器設定以 OSD 形式直接疊加在畫面上，一目了然。
所有輸入訊號均配備多重保護電路，符合 IEC 61000-4-2 ESD 抗擾度 4 級要求（±15kV 空氣放電 / ±8kV 接觸放電），經得起產線頻繁插拔測試。
千兆網口可將輸入圖像傳輸到電腦分析，另提供 RS232 介面與通訊協議文件，方便接入自動化測試系統與二次開發。
V-by-One / LVDS 標配，eDP / RGB 選配，按需組合
| V-by-One | 通道：1 / 2 / 4 / 8 / 16Lane；分屏：1、2、4；位元寬：8bit、10bit；解析度最高 3840×2160@120Hz |
|---|---|
| LVDS | 通道：單通道、雙通道、四通道；位元寬：6bit、8bit、10bit；格式：JEIDA、VESA；解析度最高 1920×1080@120Hz；每通道像素時脈最高 150MHz |
| eDP（選配） | 通道：2Lane、4Lane；速率：1.62Gbps、2.7Gbps；解析度最高 3840×2160@30Hz（需搭配 eDP 適配器） |
| RGB（選配） | 24bit（R0~R7、G0~G7、B0~B7、HS、VS、DE、PCLK）；像素時脈最高 85MHz；需使用 RGB 專用韌體 |
不只是「看到畫面」，更能量化每一項時序與電氣參數
行測量項目：Hs、HbpNum、HfpNum、HdNum、HsPol；場測量項目：Vs、VbpNum、VfpNum、VdNum、VsPol；支援即時時序監控，時序異常即時發現。
LVDS_VCC 3.3V~15V 輸入測量，支援帶載測試，主機板上電時序與供電能力一次驗證。
BL_VCC 背光電源 3.3V~36V；BL_ADJ 背光調節可測頻率與佔空比；BL_ONOFF 背光開關狀態即時顯示。
4 路邏輯訊號輸入（Din0~Din3），主機板邏輯電平輸出狀態即時監控，並以 OSD 疊加顯示。
常規使用無需電腦：接一台顯示器，畫面與分析結果同屏呈現
HDMI 輸出內容 = 輸入圖像 + 狀態資訊。輸出解析度隨輸入自動調整（最高 1920×1080，超出自動壓縮）；狀態資訊以 OSD 形式疊加，包括輸入圖像時序、屏供電電源狀態、背光電源狀態、4 路邏輯訊號（Din0~3）、當前訊號類型與參數設定（如 LVDS_4CH_10BIT_JD_OE）、網口 IP 位址與連接埠號。
標配使用無需搭配電腦，前面板按鍵即可完成參數切換、自動識別與截圖，產線作業員零學習成本。
前面板截圖鍵將當前輸入圖像以 BMP 保存到 SD 卡，便於留存測試記錄與問題追溯。
「自動」鍵一鍵識別輸入訊號並切換到對應參數，換線換板不再手忙腳亂。
需要深入分析時，透過千兆網口把輸入圖像傳到電腦
儀器配備電腦端圖像採集演示軟體，透過千兆乙太網介面將輸入圖像即時傳輸到電腦端顯示與分析；網路參數（IP、子網路遮罩、閘道、連接埠）可透過 SD 卡中的 ip.txt 檔案配置。同時提供完整通訊協議文件，方便客戶二次開發，接入自有測試系統或 MES。
高速圖像傳輸，電腦端即時檢視輸入畫面細節，適合研發與評審實驗室深入分析。
提供通訊協議文件，支援二次開發，可接入自動化測試系統實現聯機控制。
LVDS / RGB 輸入使用各自專用韌體（BOOT.bin），透過 SD 卡切換，16GB SD 卡標配隨機。
標配開箱即用，選配適配器擴充 V-by-One / eDP 輸入

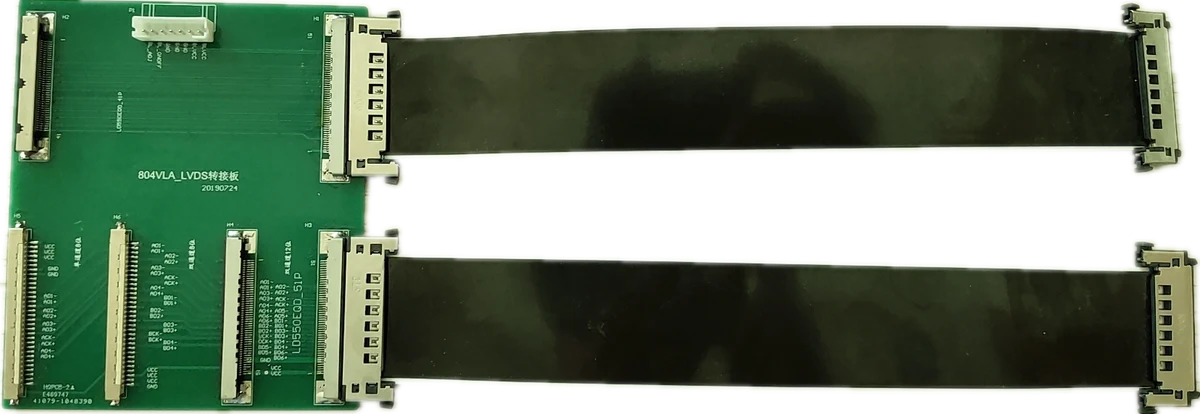

| 標配 | 儀器主機 ×1、國標品字型電源線 ×1、16GB SD 卡 ×1、HDMI 轉 DVI 線 ×1、804VLA_LVDS 轉接板 ×1、FFC-51 排線（20cm）×2 |
|---|---|

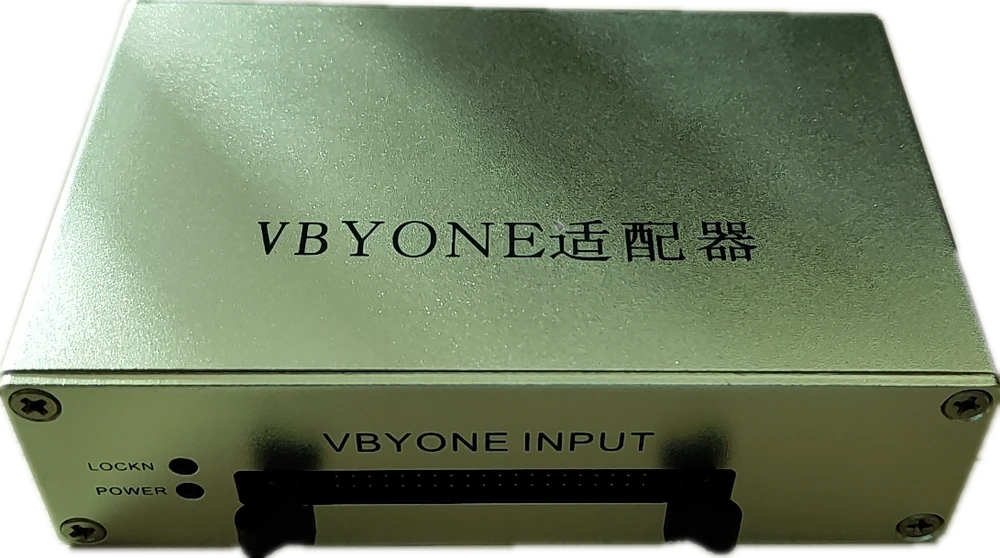

| 選配 | LVDS 屏線 1~4（55cm，耗材）、V-by-One 適配器 + 轉板 1 / 轉板 2、eDP 適配器 + eDP 轉板 1（30P）/ 轉板 2（40P） |
還在用「一款主板配一塊工裝屏」的土辦法？看看專業儀器的差距。
| 對比項 | VLA-804 訊號分析儀 | 工裝屏 | 其它儀器 |
|---|---|---|---|
| 通用性 | ✓專為 TV / 顯示器主機板 LVDS & V-by-One & eDP 訊號分析設計，相容所有 LVDS / V-by-One 介面液晶屏 | ✗一塊屏只能配套一種主機板 | ✗僅支援少量幾種解析度 |
| 可靠性 | ✓全介面保護電路，ESD 4 級防護，頻繁插拔不易損壞 | ✗無保護，易損壞 | ✗易損壞 |
| 效率 | ✓上電即用，自動識別輸入訊號 | ✗每款主機板都要更換工裝屏，更換慢 | ✓效率高 |
| 時序分析 | ✓行場時序全參數測量 + 即時監控 | ✗不支援 | ✗不支援 |
| 訊號監控 | ✓電源 / 背光 / 邏輯訊號即時測量，OSD 疊加顯示 | ✗不支援 | ✗不支援 |
| 性價比 | ✓設計使用壽命 5~10 年，長期攤薄成本更低 | ✗頻繁損壞甚至報廢 | ✗易損壞，性價比差 |
| 特殊需求 | ✓源威自主研發，特殊測試工藝可提供改進訂製服務 | ✗不支援 | ✗不支援 |
電視 / 顯示器主機板從產線到實驗室的全流程訊號分析
工作環境、電氣與物理參數
| 輸入訊號 | V-by-One 最高 16Lane（3840×2160@120Hz）；LVDS 最高 4 通道（1920×1080@120Hz）；eDP 4Lane 2.7Gbps（選配）；24bit RGB（選配） |
|---|---|
| HDMI 輸出 | 依輸入圖像解析度自動縮放，最高 1920×1080（或 1366×768）；OSD 疊加時序 / 電源 / 背光 / 邏輯訊號 / 設定資訊 |
| 測量功能 | Timing 行場全參數測量與即時監控；LVDS_VCC 3.3V~15V；BL_VCC / BL_ADJ / BL_ONOFF 3.3V~36V |
| 通訊介面 | 千兆乙太網（圖像傳輸，選配）、RS232；提供二次開發通訊協議 |
| 防護等級 | 全輸入介面多重保護；IEC 61000-4-2 ESD 4 級（±15kV 空氣 / ±8kV 接觸放電） |
| 工作環境 | 室內使用，海拔 2000m 以下；規格保證 +5℃~+35℃ / 20%~80%RH（無凝露）；工作 +0℃~+40℃；保存 -40℃~+70℃ |
| 電源 | 額定 AC220V 50/60Hz；輸入範圍 AC200V~AC240V（後面板 AC110/220V 介面） |
| 物理參數 | 重量約 1.44kg ±5%；外形尺寸 300 × 200 × 55 mm（寬 × 深 × 高） |

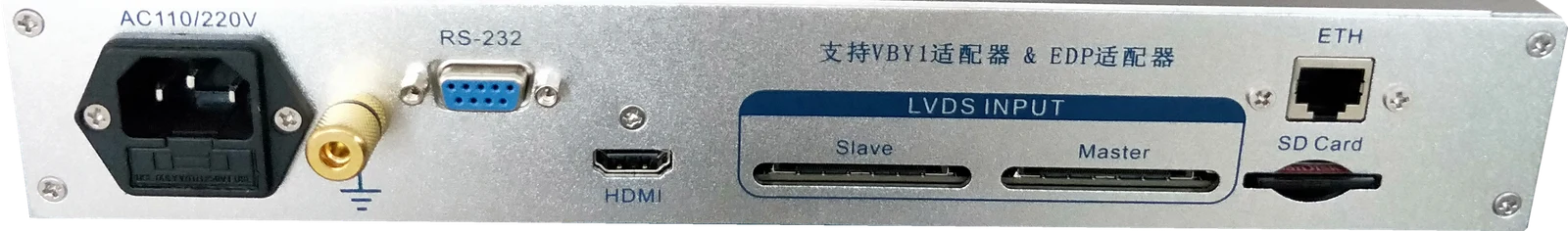

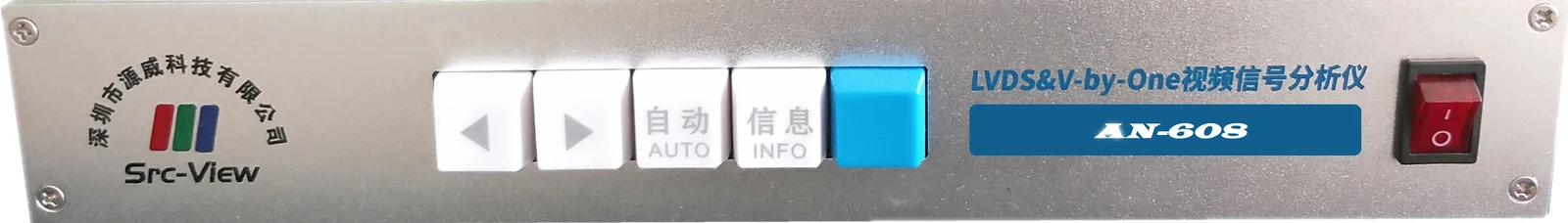

前後面板介面一覽
