FCT 功能測試 ｜ 一拖二雙板同測 ｜ 模擬人工測試電視板
AR-306 FCT 功能測試系統為數字電視主機板提供自動化測試，支援一拖二模式，同時自動測試兩塊數字電視主機板：普通顯示器代替各種工裝屏，實時顯示被測主機板的 LVDS 影象；採集與功能模擬模組完成訊號採集和功能模擬，系統按使用者編寫的測試規程自動順序測試，一臺裝置相當於 2 人作業。
顯示器代替工裝屏 ｜ 訊號採集 ｜ 功能模擬 ｜ 規程化自動測試
使用普通顯示器（支援 1920×1080 解析度）代替各種型號的工裝測試屏，在顯示器上實時顯示被測數字電視主機板的 LVDS 影象，節約工裝屏資源。
由採集模組完成對被測數字電視主機板輸出訊號的採集，包括 LVDS 影象採集、VIDEO 視訊採集、AUDIO 輸出採集等。
由功能模擬模組完成對被測數字電視主機板各項功能的模擬，如 IR 遙控模擬、按鍵模擬、模擬光感模擬等，模擬人工測試電視板。
系統根據使用者編寫的測試規程，按順序對被測數字電視主機板進行自動化測試；測試結果由計算機根據預設範圍判斷，無人為介入、一致性高，不存在人為誤判。
雙板同測 ｜ 氣動治具 ｜ 模組化結構 ｜ 全介面保護
| 介面 | V-by-One 介面：最高支援 3840×2160@60，16Lane 4section；LVDS 介面：最高支援 1920×1080@60，四通道 10bit；Mini-LVDS 介面：2bank 6pairs，1920×1080@60（非標） |
|---|---|
| 測試方案 | 雙板同測 / 單板單測，全自動測試 |
| 訊號源 | 採用自主研發的可程式設計多路輸出視訊訊號源，系統結構更加簡易 |
| 最佳化治具 | 治具框體和針床可分離，不同機型只需更換針床；採用氣動控制，降低勞動強度 |
| 節約資源 | 取代各種型號工裝測試屏；一拖二測試，一臺裝置相當於 2 人作業，節省人工；裝置採用模組化結構，易於升級架構，延長產品生命週期 |
| 一致性 | 測試結果由計算機根據預設範圍判斷，無人為介入，一致性高，不存在人為誤判 |
| 功能擴充套件 | 全自動化測試；I2C 燒錄（預留）；串列埠燒錄（預留） |
| 介面保護 | V-by-One 介面保護；LVDS、Mini-LVDS 介面保護 |

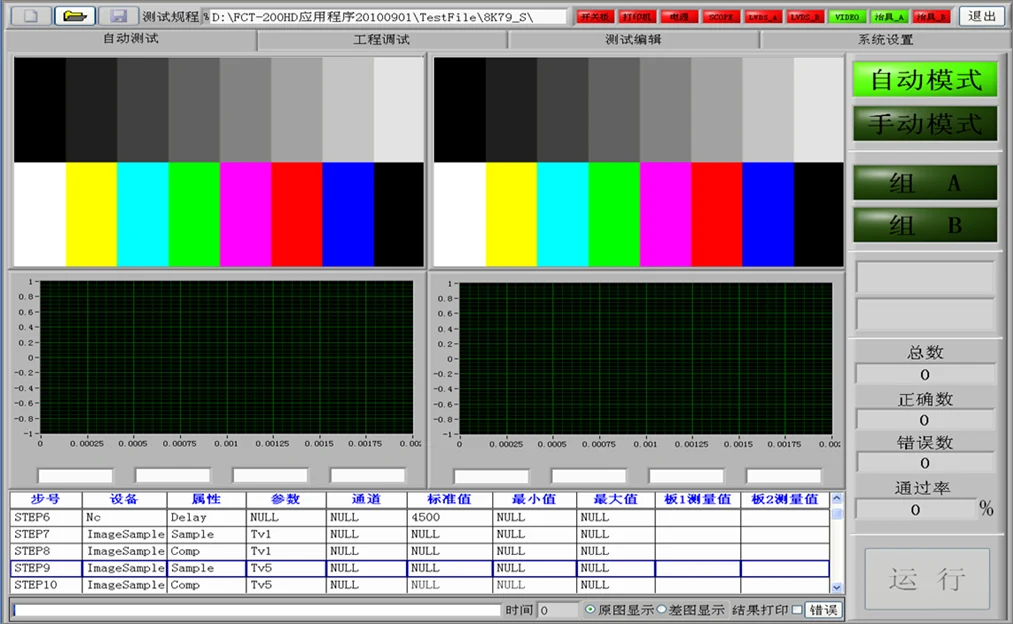

自動 / 手動模式 ｜ 雙板影象與波形實時顯示 ｜ 測試步驟與測量值列表
AR-306 已停產；存量使用者如需說明書、配件或技術支援，或有同類自動化測試系統訂製需求，歡迎隨時聯絡
