HDMI2.0 ｜ DP1.2 ｜ VGA
三路介面獨立輸出
由深圳市源威科技有限公司自主研發設計。HDMI2.0、DP1.2、VGA 三路介面完全獨立，格式、畫面、伴音均可獨立設定，最高 4K2K RGB444 60Hz；內建 40+ 張專業測試圖，配套 Editor 軟體與 RMT-20 分體控制器，是顯示器與電視產線的工業級測試訊號源。
HDMI、DP、VGA 一臺全覆蓋，一臺裝置同時供應三個測試工位
HDMI、DP、VGA 三路介面相互獨立，每一路的格式、畫面、伴音均可獨立設定，一臺裝置同時供應三個測試工位。
HDMI2.0（600MHz）與 DP1.2（5.4Gbps×4Lane）最高輸出 4096×2160P60 RGB444；VGA 最高 1920×1080@60Hz，高畫質格式覆蓋全面。
HDMI 支援 HDCP1.4/2.2、CEC&ARC、EDID 校驗；DP 支援 HDCP1.3、EDID；測試狀態可透過 OSD 直接疊加在輸出畫面上。
SVG203 Editor 軟體可在電腦上編輯圖案組、預定義引數與燒機測試程式，一鍵匯出到 SD 卡，大幅簡化產線員工操作。
儀器按編輯好的燒機程式定時自動切換輸出訊號；常規模式下支援 8 畫面自動/手動切換與動態捲軸、3 秒動態影象。
所有介面均有保護電路，頻繁插拔不易損壞；RMT-20 分體控制器操作順手，RS232 開放協議可聯機白平衡等裝置。
HDMI、DP、VGA 三路介面完全獨立，每一路的格式、畫面、伴音均可獨立設定
| 訊號通道 |
HDMI2.0 × 1（600MHz）DP1.2 × 1（5.4Gbps×4Lane）VGA × 1（150MHz）
三路輸出格式、畫面、伴音互不影響，可同時供應三個測試工位；所有介面均有保護電路
|
|---|---|
| HDMI2.0 |
720P50/601080I50/601080P25~601080P100~2402560×1080P180/2002560×1440P60~1443440×1440P30~603840×2160P25~604096×2160P25~60 校驗：HDCP1.4HDCP2.2HDCP1.4&2.2AUTOOFFCEC&ARCEDID 未標註 YUV420 的格式均為 RGB444 輸出；其它格式可根據使用者要求新增
|
| DP1.2 |
720P50/601080I50/601080P25~601080P100~1652560×1440P60~1443440×1440P30~603840×2160P25~604096×2160P25~60 校驗：HDCP1.3EDID 全部格式 RGB444 輸出；伴音與 HDMI 通道一致，可獨立設定
|
| VGA |
800×600@60Hz1024×768@60Hz1280×720@60Hz1280×1024@60Hz1366×768@60Hz1920×1080@60Hz
畫素時鐘 150MHz；VGA 通道不支援 HDCP / 伴音 / 捲軸
|
| 內建測試圖 |
40+ 張專業測試圖演算法實時生成
純色場 / 灰階 / 彩條 / 幾何定位 / 串擾 / 棋盤格 / GB50525 測量圖 / Flicker 測試圖等，詳見下方清單
|
| 外接圖片 |
SD 卡 BMP 圖片圖案組（Editor 編輯，每組最多 16 個圖案）標配 16G SD 卡
BMP 圖片與圖案組均透過 SVG203 Editor 軟體匯入 SD 卡
|
| 自動切換 |
8 個畫面自動切換手動切換每幅切換時間可設
控制器面板 VGA / HDMI / DP 專用 + / − 鍵可快速切換對應通道畫面
|
| 動態功能 |
3 秒動態影象播放動態捲軸
動態影象支援 1080P25 / 1080P30 / 1080P50 / 1080P60 格式；捲軸可疊加在任意輸出畫面上（VGA 除外）
|
| 伴音輸出 |
正弦波 0.1KHz~20KHz（步進 0.1KHz）掃頻音wav 音樂檔案
HDMI / DP 內嵌數字伴音，左右聲道頻率可分別設定；wav 規格 48KHz / 立體聲 / 16bit，最多 32 個檔案
|
| OSD 顯示 |
HDCPCECARCEDID
各項測試狀態可直接疊加顯示在輸出畫面上，方便產線判讀
|
| 工作模式 |
常規模式燒機測試模式
燒機模式下儀器按 Editor 軟體編輯的程式定時自動切換輸出訊號
|
| 人機互動 |
RMT-20 分體控制器（標配）4.5 寸彩屏 + 9 個矽膠按鍵通道快捷鍵
控制器經 Remote 介面連線主機，操作檯可遠離訊號源擺放
|
| 聯機控制 |
RS232 串列埠開放通訊協議
可與電腦或白平衡除錯等自動化裝置聯機，協議文件可向我司索取
|
| 整機規格 |
300×200×55mm約 2.75kg
超薄機箱，適合產線測試臺擺放
|
| 電源與環境 | AC100~240V 50/60Hz保證精度 +5~35℃工作 0~40℃溼度 20~80%RH |
| 標準配置 | 主機 × 1RMT-20 控制器 × 1國標 3 芯電源線 × 116G SD 卡 × 1說明書（電子版） |

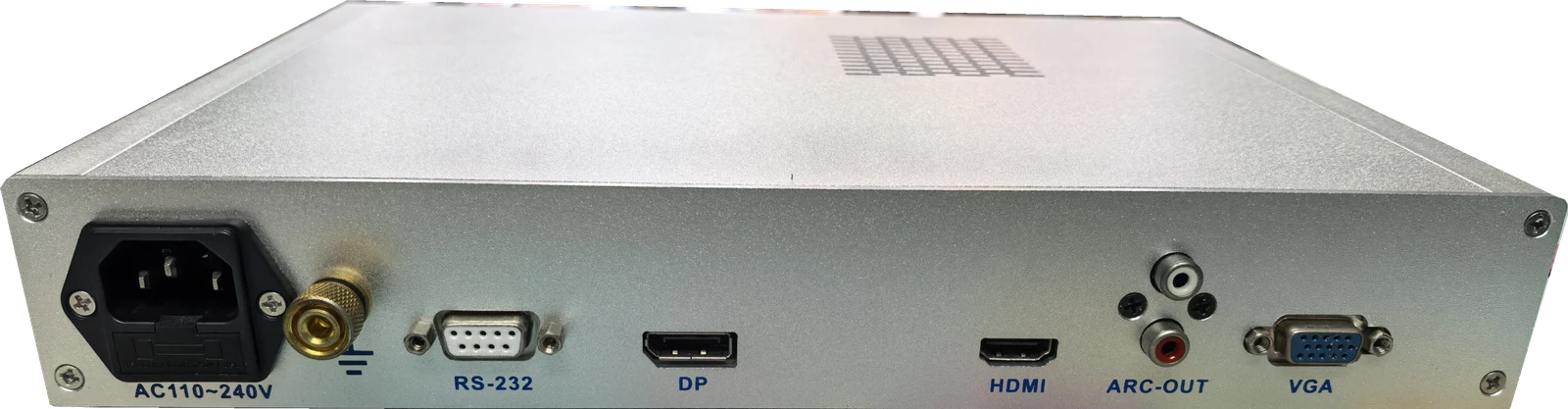

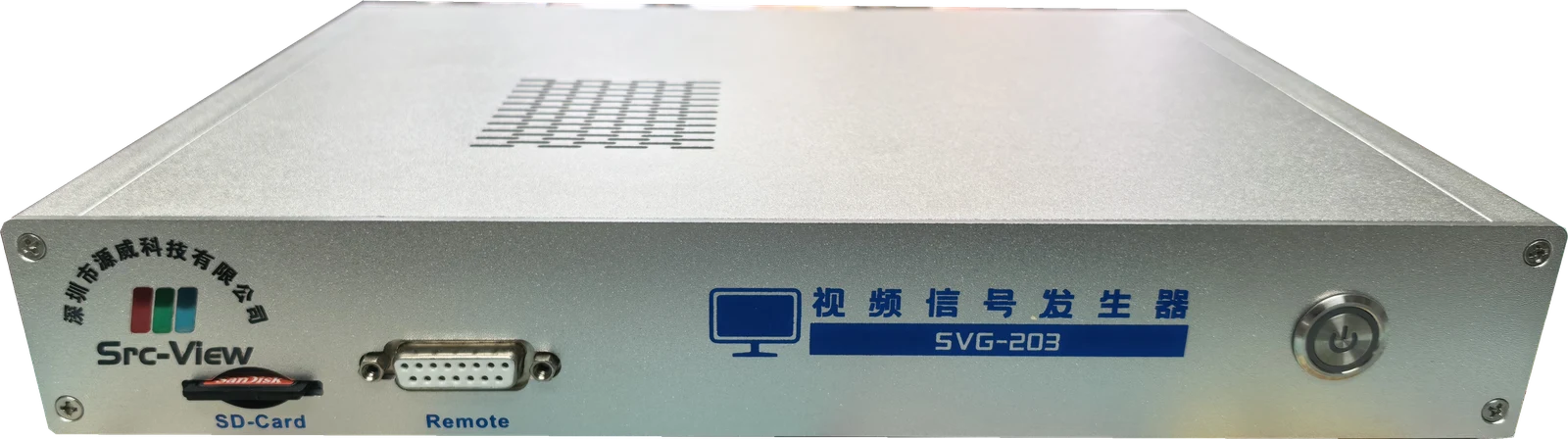

主機前面板設電源開關、SD 卡槽與 Remote 控制介面，全部訊號介面集中於背板；標配 RMT-20 分體控制器，操作檯可遠離訊號源擺放。

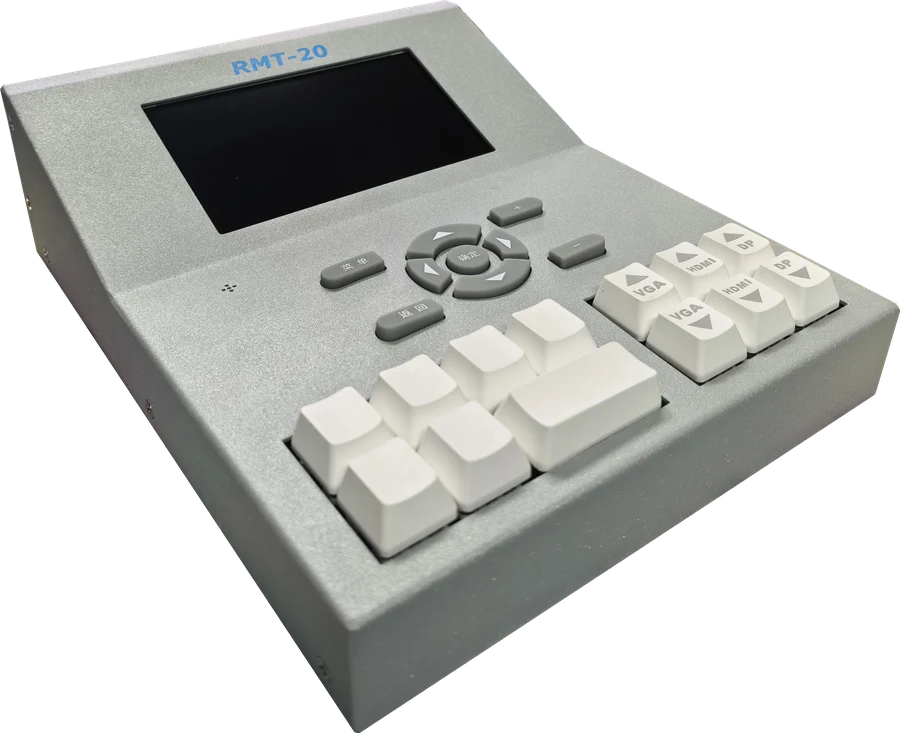

RMT-20 控制器經 Remote 介面與主機連線，4.5 寸彩色顯示屏 + 9 個矽膠按鍵 + 通道專用快捷鍵，圖形化選單一目瞭然；主機背板 RS-232 串列埠配合開放通訊協議，可與電腦或白平衡除錯裝置聯機控制。

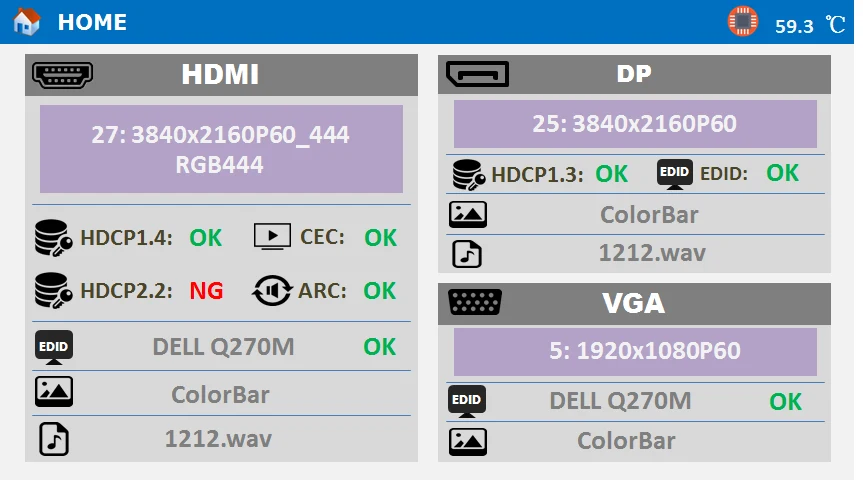

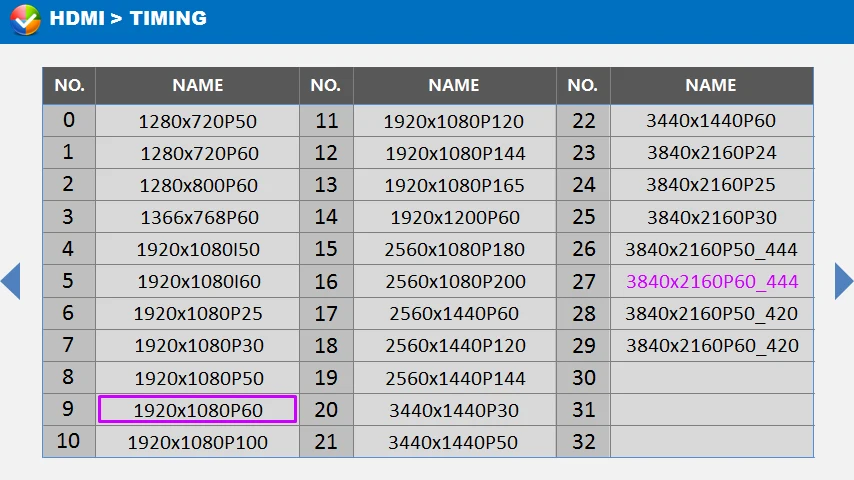

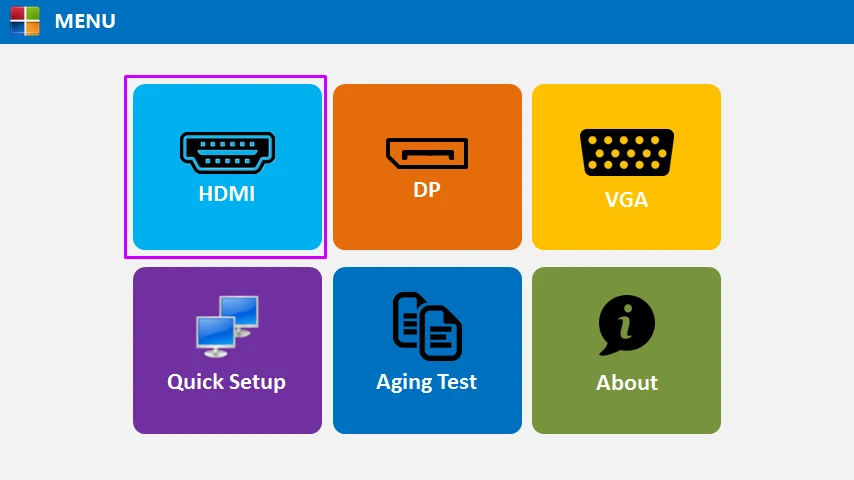

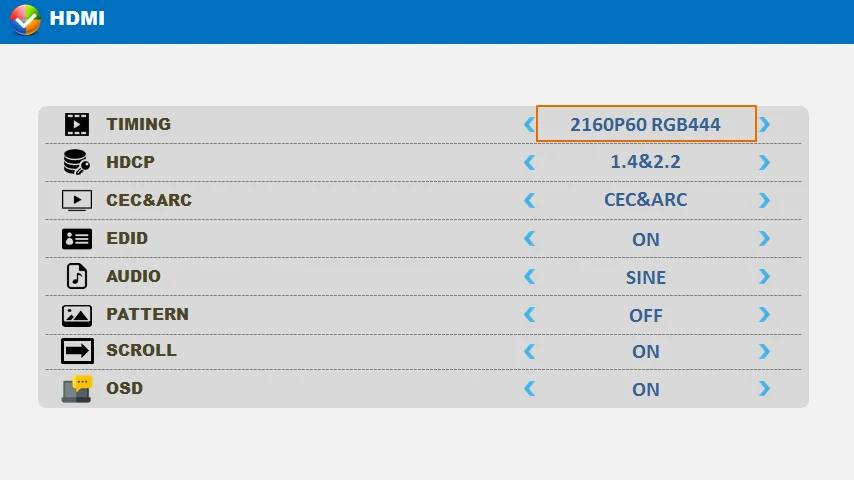

彩色圖形介面，三路介面獨立設定；選單結構清晰，產線人員無需培訓即可上手。

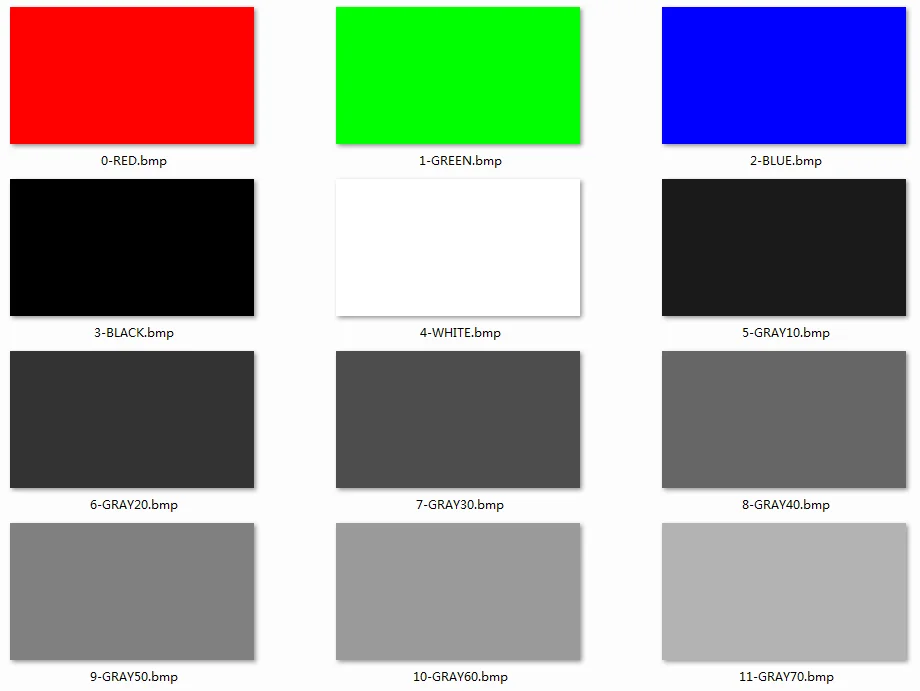

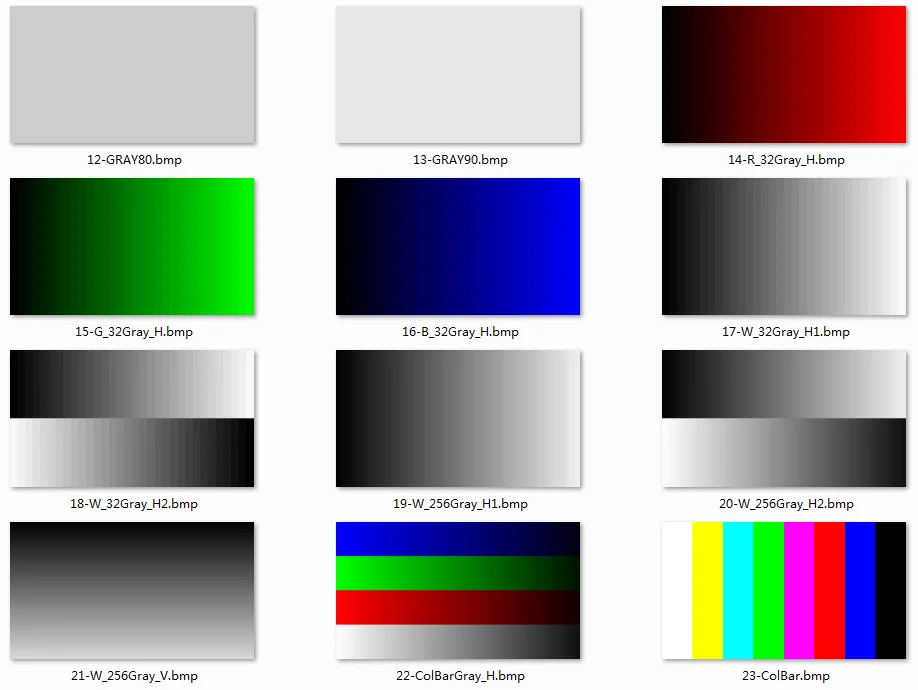

內建 40+ 張專業測試圖，演算法實時生成、圖元邊緣銳利無壓縮失真；另可透過 SD 卡輸出 BMP 外接圖片與圖案組。

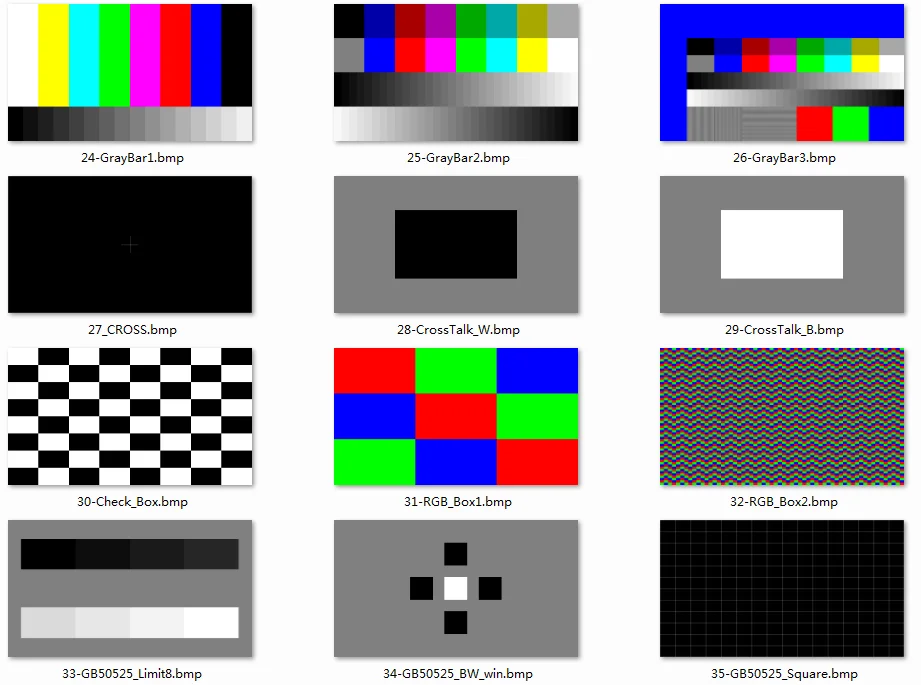

涵蓋純色場、灰階、彩條、幾何定位、串擾、GB50525 測量圖與 Flicker 測試圖。
內建演算法實時繪製，非圖片播放，邊緣無鋸齒、無壓縮噪點。
支援 3 秒動態影象播放，畫面可疊加動態捲軸，檢測拖影與運動畫質。
標配 16G SD 卡，經 Editor 軟體匯入 BMP 圖片與圖案組，每組最多 16 個圖案。

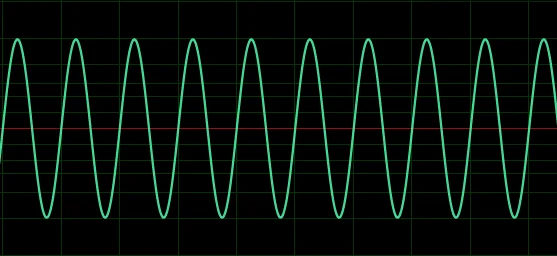

伴音內嵌於 HDMI / DP 訊號獨立輸出，左右聲道正弦波頻率可分別設定（0.1KHz–20KHz，步進 0.1KHz），另有掃頻音與 WAV 音樂播放，覆蓋各類音訊測試需求。
還在用電腦或高畫質播放器當測試訊號源？看看專業裝置帶來的改變。
| 對比項 | SVG-203 視訊訊號源 | 電腦 / 高畫質播放器 |
|---|---|---|
| 專業性 | ✓專為產線測試設計，HDMI / DP / VGA 三路獨立輸出，內建 40+ 張演算法測試圖 | ✗消費級產品，畫面受系統與片源限制，無專業測試圖 |
| 格式精度 | ✓HDMI 600MHz、DP 5.4Gbps×4Lane，最高 4K2K RGB444 60Hz 精確輸出 | ✗輸出格式受顯示卡驅動限制，時序與色彩精度無保障 |
| HDMI 測試 | ✓HDMI 支援 HDCP1.4/2.2、CEC&ARC、EDID；DP 支援 HDCP1.3、EDID，結果 OSD 直接顯示 | ✗無 HDCP / EDID / CEC 檢測功能，無法做專業介面測試 |
| 自動化對接 | ✓配套 Editor 軟體編輯燒機程式，RS232 開放協議對接自動化系統 | ✗無燒機程式與自動化對接能力，只能人工操作 |
| 可靠性 | ✓工業級設計，無機械磨損部件，可 7×24 小時連續執行 | ✗普通電腦長期連續執行穩定性差，維護成本高 |
從顯示器主機板到整機裝配，從白平衡除錯到燒機測試，一臺裝置覆蓋顯示產品視訊介面測試全流程。
SVG-203 已在多家知名顯示產品製造企業的產線上長期穩定執行
每臺裝置出廠前均逐通道檢驗，確保輸出訊號的精度與一致性。
