插卡式 6 槽位 ｜ HDMI2.1 / DP1.4 8K 輸出 ｜ 全觸控操作
SVG-2201 採用插卡式結構設計，最多可同時插入 6 張訊號板卡，HDMI2.1、DP1.4、HDMI2.0、DP1.2、TYPE-C、USB3.0、電子負載、CVBS、YPbPr、VGA、ETH（LAN）等板卡按需靈活選配；支援 Timing 編輯、四種測試圖案、四種音訊輸出，配 7 寸電容觸控式螢幕全觸控操作，中英文雙語，是電視、顯示器、擴充套件塢、商顯一體機產線與實驗室的通用訊號源平臺。
測試結果實時疊加到輸出畫面：USB 列舉、網路介面、HDCP / EDID 校驗、PD 帶載結果隨畫面一目瞭然——操作員只插線，測試自動進行，大幅節省測試時間。
一臺主機，插卡式覆蓋數字視訊、模擬視訊、TYPE-C、USB、網路與電源測試
主機提供 6 個板卡槽位，9 類訊號板卡按需靈活選配、自由混插，後續新板卡持續推出，一次採購長期擴充套件，保護投資。
HDMI2.1 最大頻寬 48Gbps（FRL 4×12Gbps），最高 7680×4320P60 YUV420、3840×2160P144；DP1.4 支援 8.1Gbps×4Lane，最高 7680×4320P60，覆蓋 8K 電視、高刷顯示器測試。
TYPE-C 板卡支援 PD3.0 協議、DP-Alt Source、USB3.0 HOST、VBUS Sink；搭配 100W 恆流電子負載板卡，PDO 列表帶載自動測試，結果直接疊加到輸出畫面上。
輸出 Timing 使用者可編輯（最高 4096×2160P60 / 1080P240 / 1440P144）；四種測試圖案（純色、內建圖、BMP、組合圖）可疊加動態捲軸與狀態資訊；靜音、正弦波、掃頻音、WAV 四種音訊輸出。
RMT-221 操作盒配 7 寸電容觸控式螢幕，UI 全觸控設計，中英文雙語；狀態資訊介面實時監控各板卡訊號狀態，串列埠通訊指令可按客戶要求訂製。
所有輸出訊號均設計有保護電路，可承受生產線上頻繁插拔測試；支援訂製板卡與訂製測試軟體，滿足個性化產測需求。
9 類訊號板卡按需選配，最多 6 張同時混插；支援根據使用者需求訂製板卡

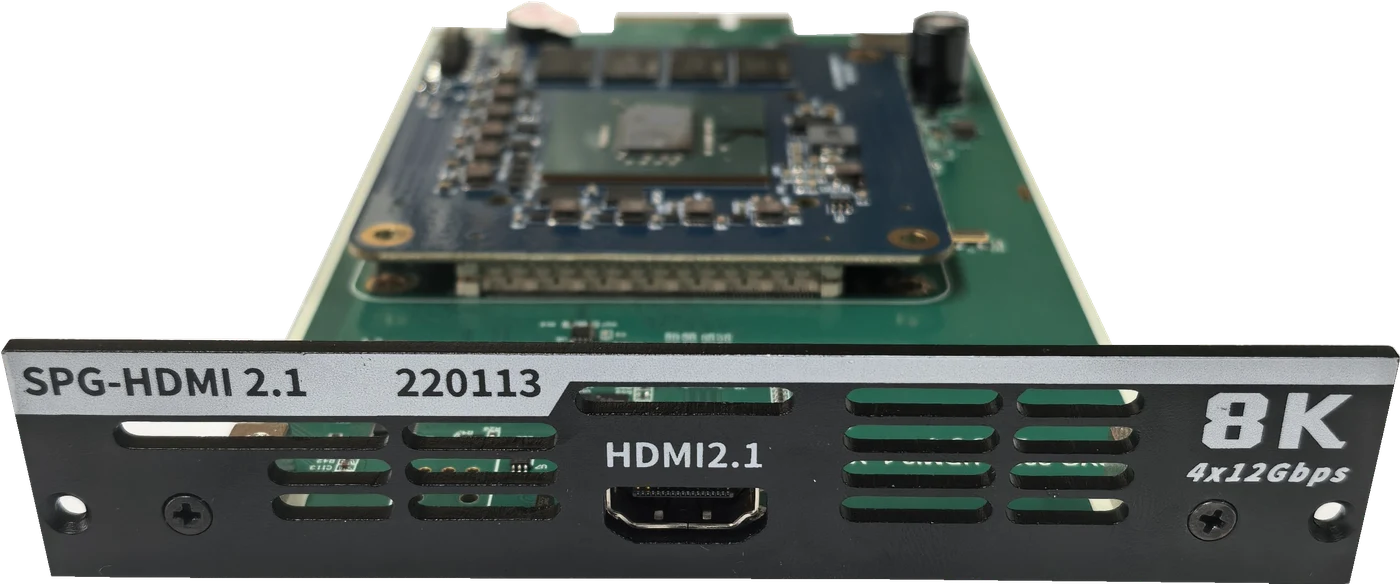

最大頻寬 48Gbps，支援 DVI / HDMI1.x / 2.0 / 2.1 與 TMDS / FRL 訊號；最高 7680×4320P60 YUV420、3840×2160P144、2560×1440P240、1920×1080P480；支援 RGB444 / YCbCr444 / 422 / 420，8 / 10 / 12bit，BT.2020，HDR；校驗 EDID、HDCP1.4、HDCP2.2/2.3、CEC、ARC、eARC。
最大頻寬 8.1Gbps/lane，支援 1 / 2 / 4 Lane；最高 7680×4320P60 YUV420、3840×2160P144、2560×1440P240、1920×1080P480，使用者可自定義高刷格式；支援 8 / 10 / 12bit、BT.2020、HDR；校驗 HDCP1.3、HDCP2.3、EDID。
最大畫素時鐘 600MHz、頻寬 18Gbps，HDMI / DVI 模式可切換；最高 4096×2160P60，60 餘種預設視訊格式、使用者可新增；校驗 HDCP1.4、HDCP2.2、EDID、CEC、ARC。

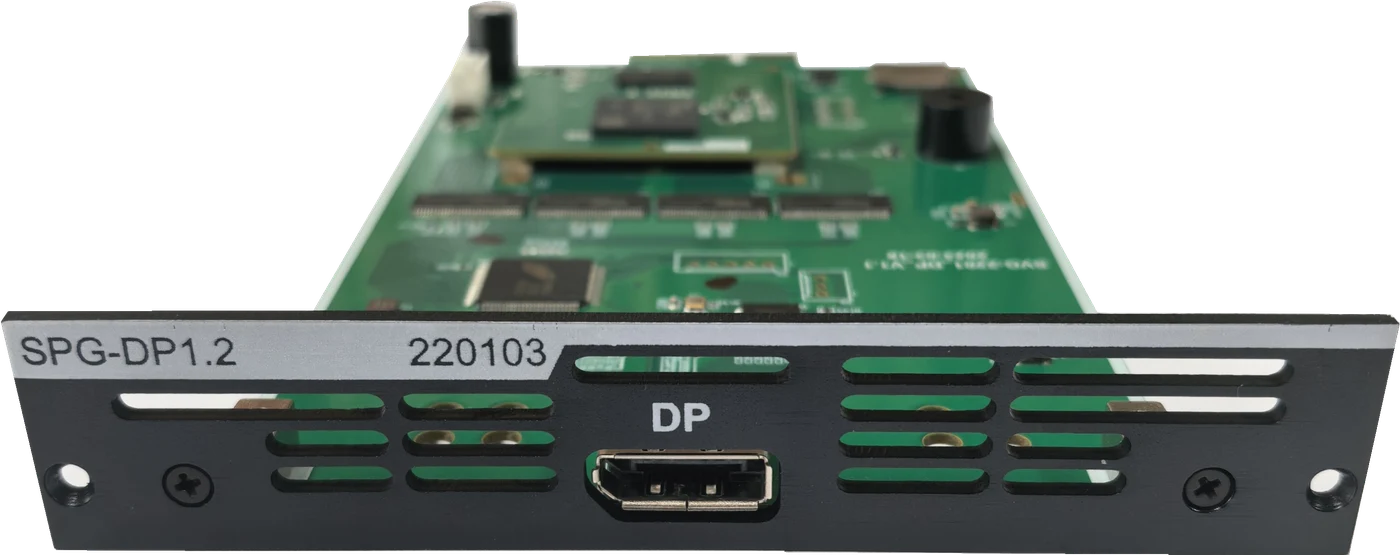

速率 1.62 / 2.7 / 5.4Gbps；60 餘種預設視訊格式（640×480P60 ~ 4096×2160P60，含 1080P 高刷 100 ~ 240Hz、2560×1440P144），使用者可新增；校驗 HDCP1.3、EDID。

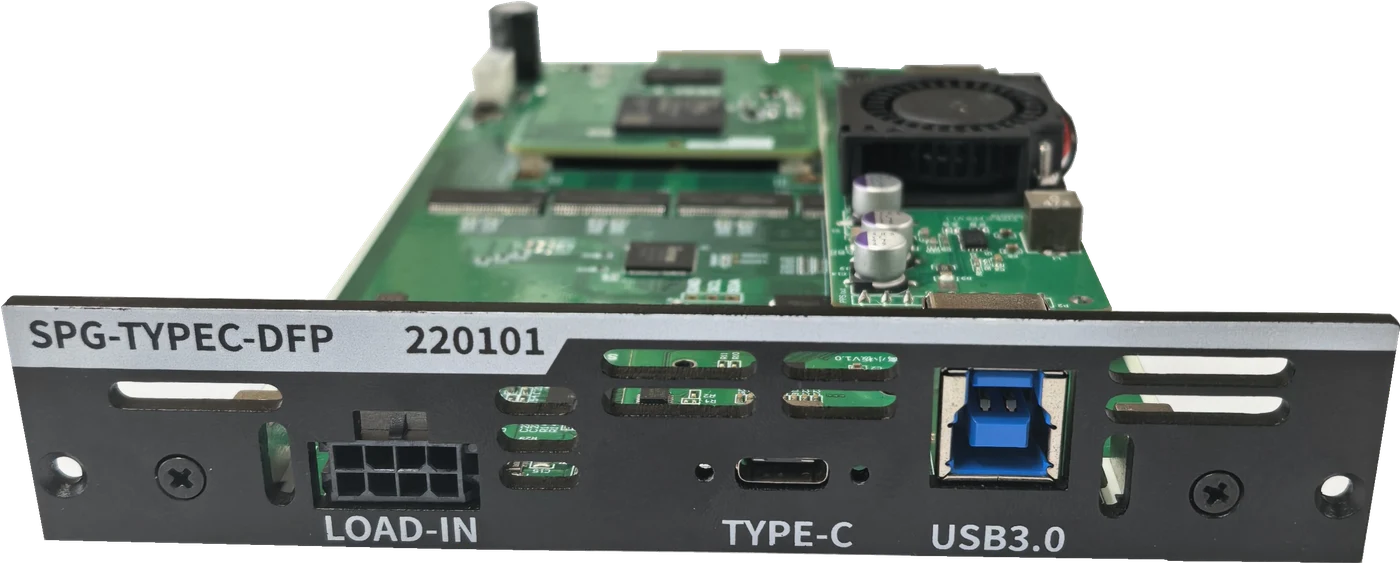

支援 PD3.0 協議；VBUS 測試 5V / 9V / 10V / 12V / 15V / 20V，外接電子負載最大 100W；USB 為 DFP 5Gbps；DP-Alt 支援 2Lane / 4Lane、最高 3840×2160@60；支援雙面自動翻轉測試，PDO 帶載結果可疊加到輸出畫面。

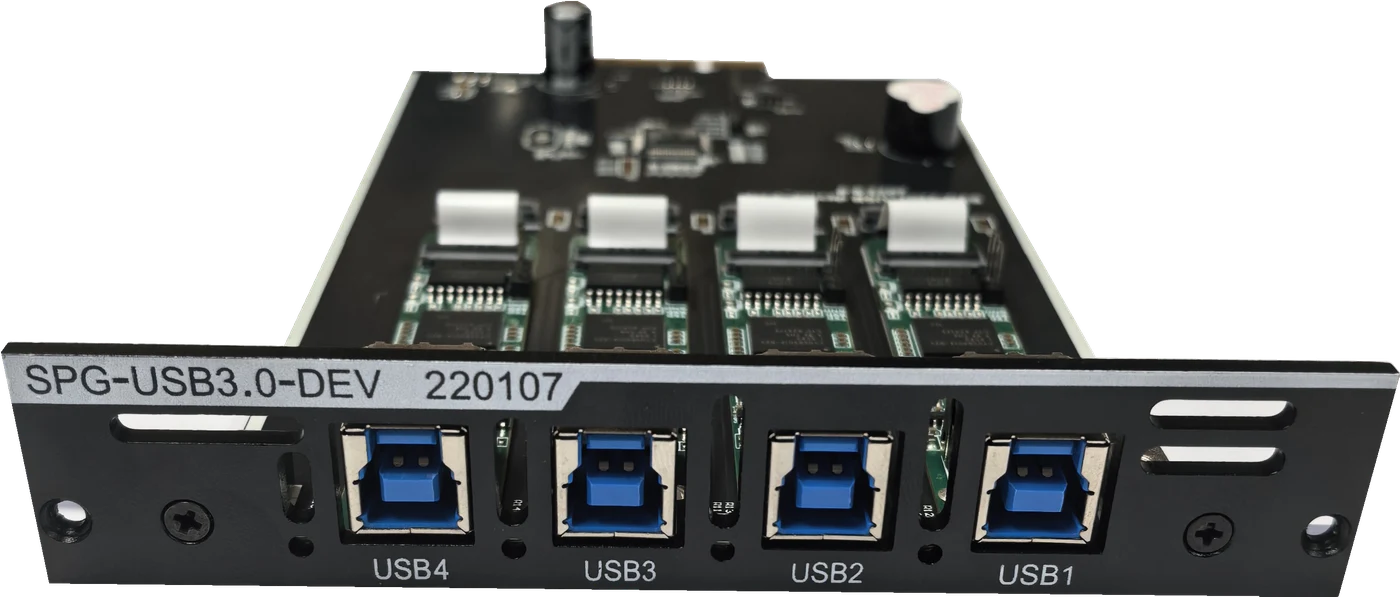

4 路 USB3.0 DEVICE 介面，USB2.0 與 USB3.0 分時獨立測試，支援列舉測試與資料吞吐量測試；VBUS 500mA / 900mA 帶載測試；4 路並行獨立測試，連線 HOST 後自動開始，杜絕 2.0 / 3.0 自適應測試盲點。

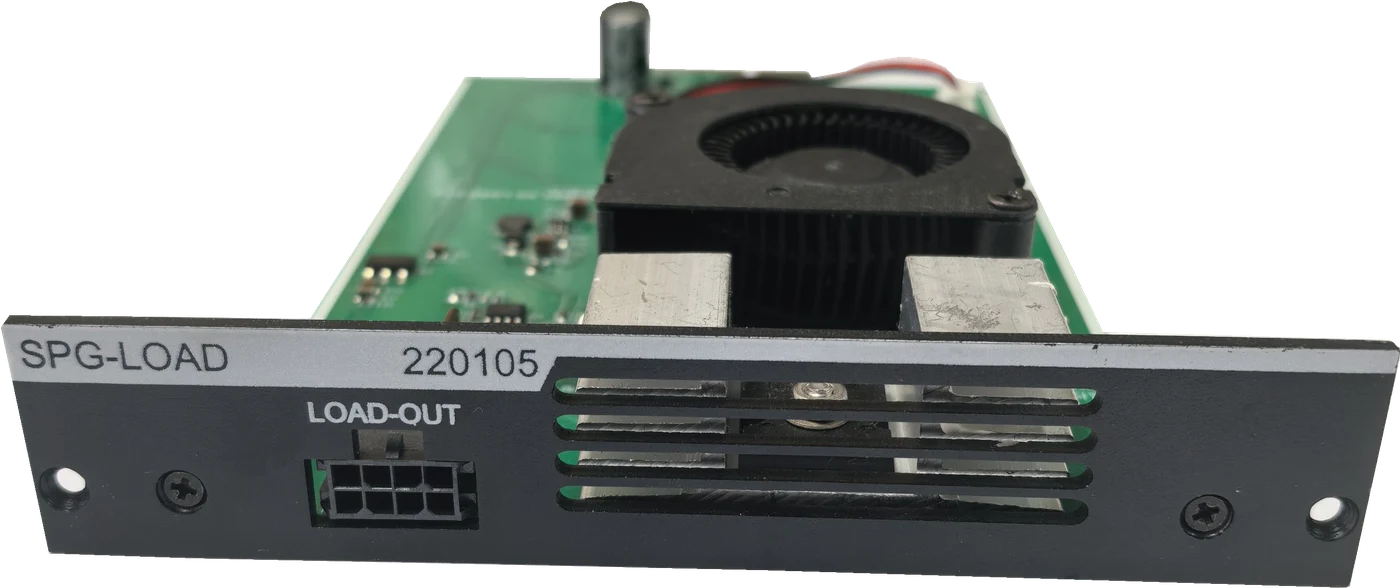

恆流電子負載，最大功率 100W（20V / 5A）；支援電流測量，精度 ±5mA；智慧溫控保護與智慧散熱控制；搭配 TYPE-C 板卡測試 PD 充電能力。

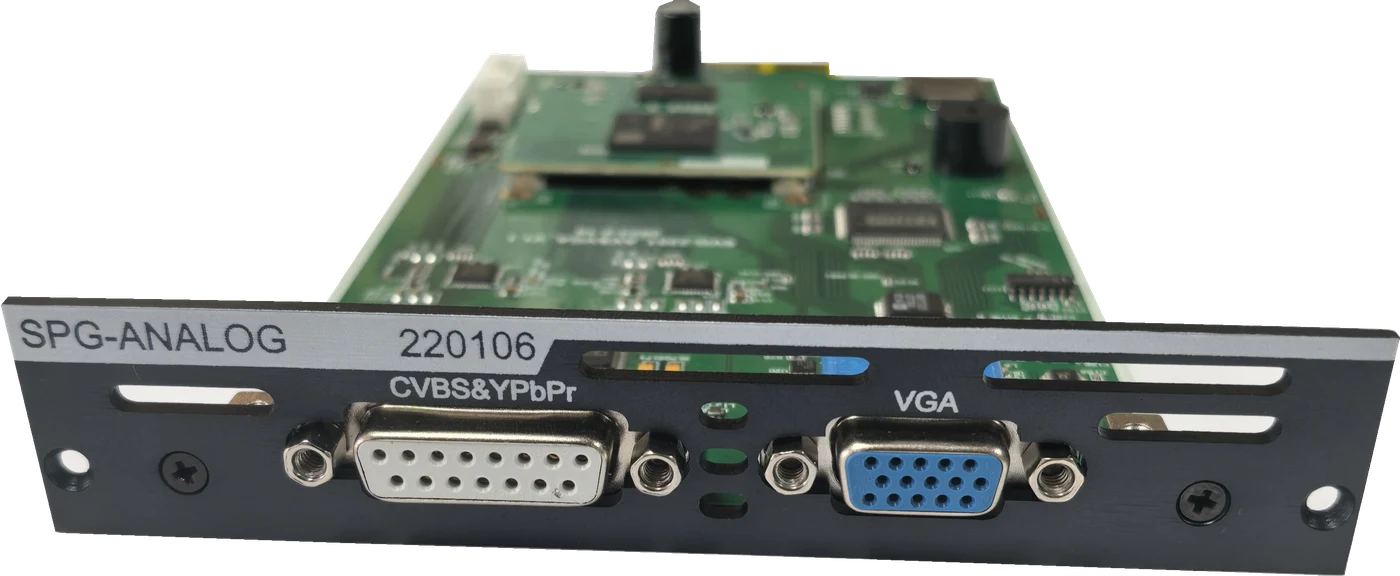

包含 1 路 CVBS（PAL / NTSC）、1 路 YPbPr（480I60 ~ 1080P30）、1 路 VGA（640×400@70Hz ~ 1920×1080@50Hz，30 餘種格式）和兩路 AUDIO。

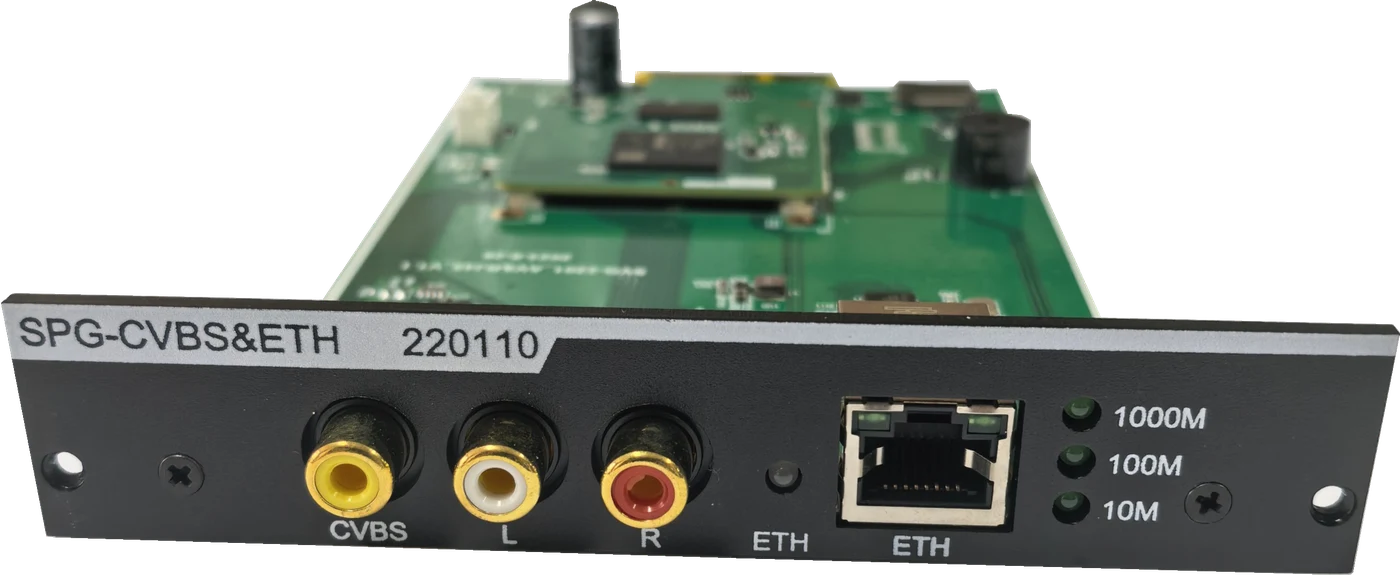

1 路 CVBS（PAL / NTSC，伴音正弦波 / 掃頻音 / WAV）+ 1 路網路介面；網路支援 10M / 100M / 1000Mbps，DHCP server 與 ARP 協議，支援 MAC 測試、靜態 / 動態 IP 兩種模式。
以上板卡之外，可根據客戶需求訂製開發專用訊號板卡（如 LVDS、V-by-One 等液晶模組介面板卡已在產品規劃中），主機插卡式結構即插即用，歡迎來電諮詢訂製方案。

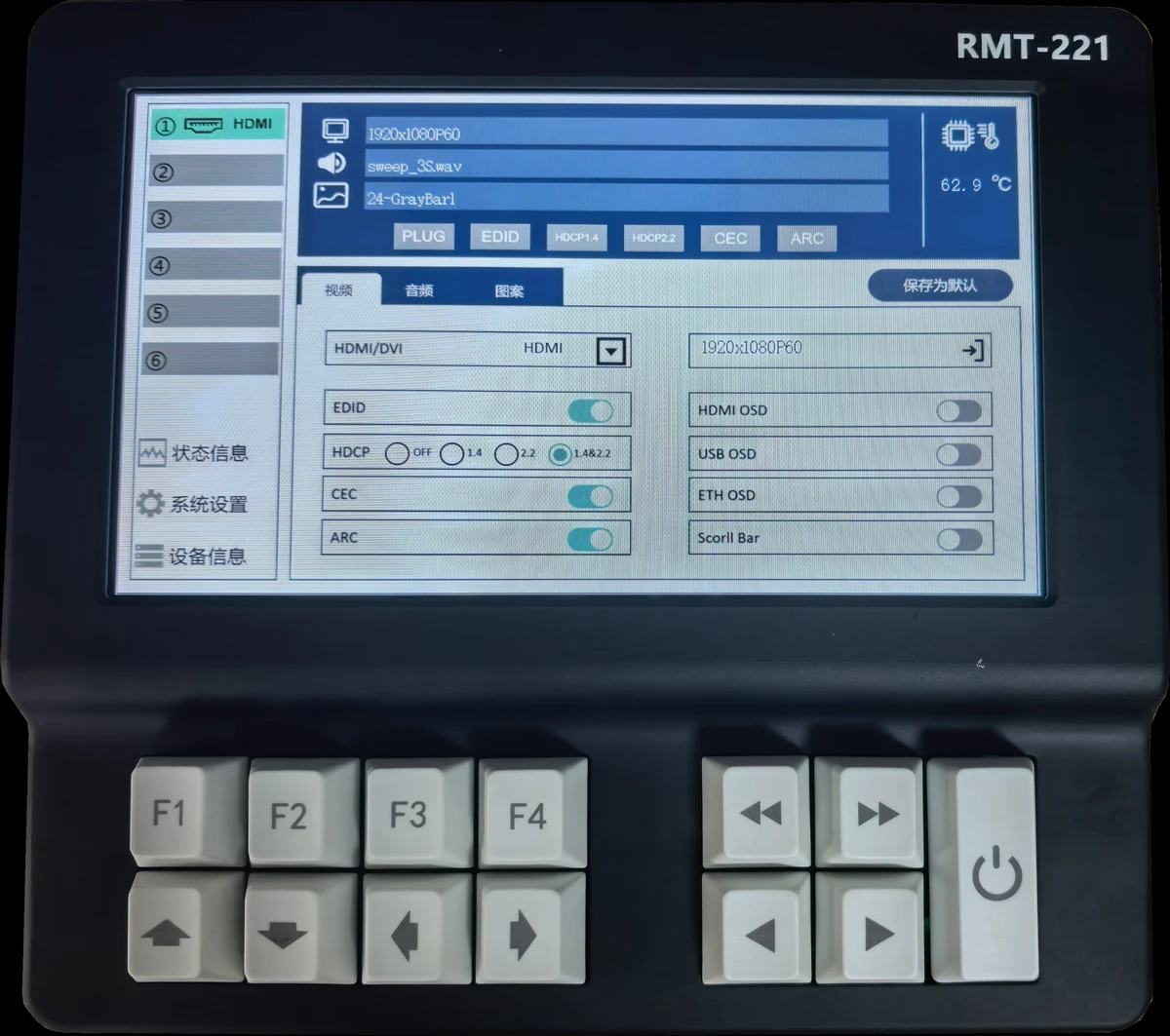

RMT-221 操作盒與主機分體設計，7 寸電容觸控式螢幕全觸控操作，支援中、英文兩種語言；每張板卡獨立設定視訊、音訊、圖案與校驗項，狀態資訊介面集中監控。

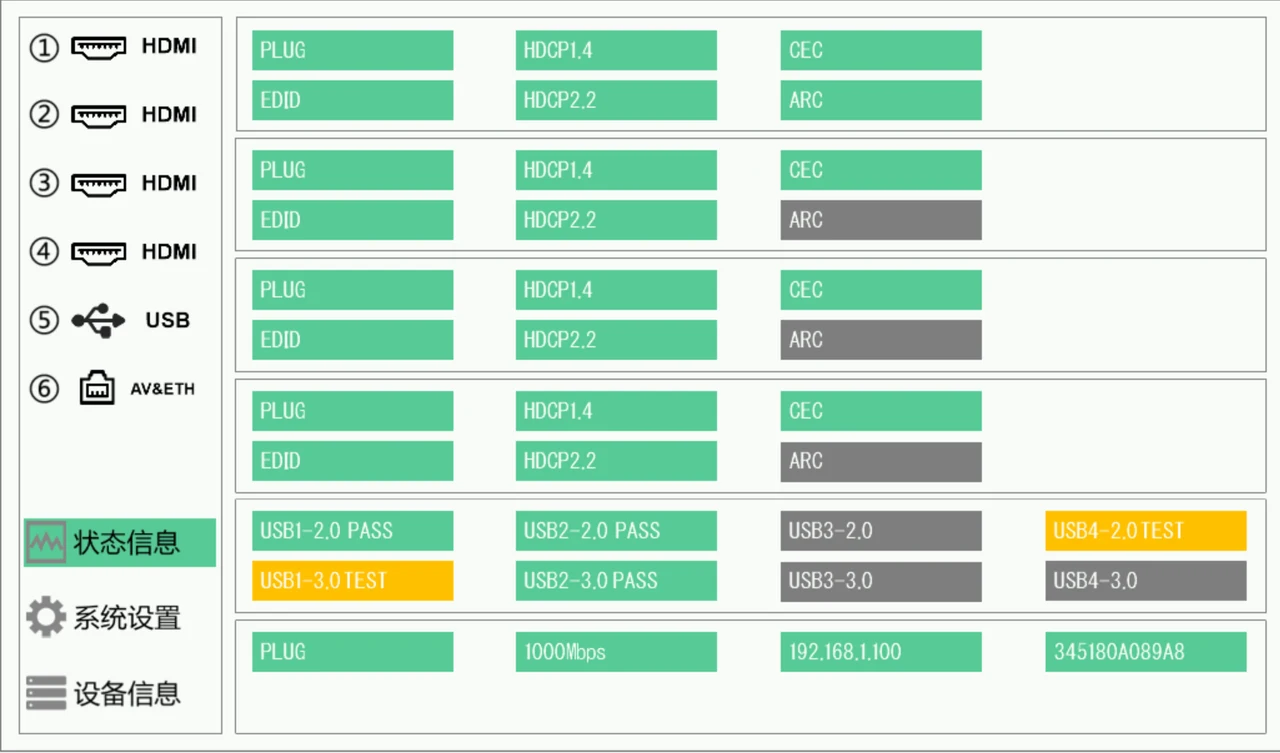

狀態實時監控：狀態資訊介面實時顯示各板卡訊號型別、序列號、韌體版本與核芯溫度，插卡即識別。
板卡獨立設定：視訊格式、音訊、圖案、EDID / HDCP / CEC / ARC 校驗、OSD 疊加、捲軸等一屏設定，引數可儲存為開機預設。

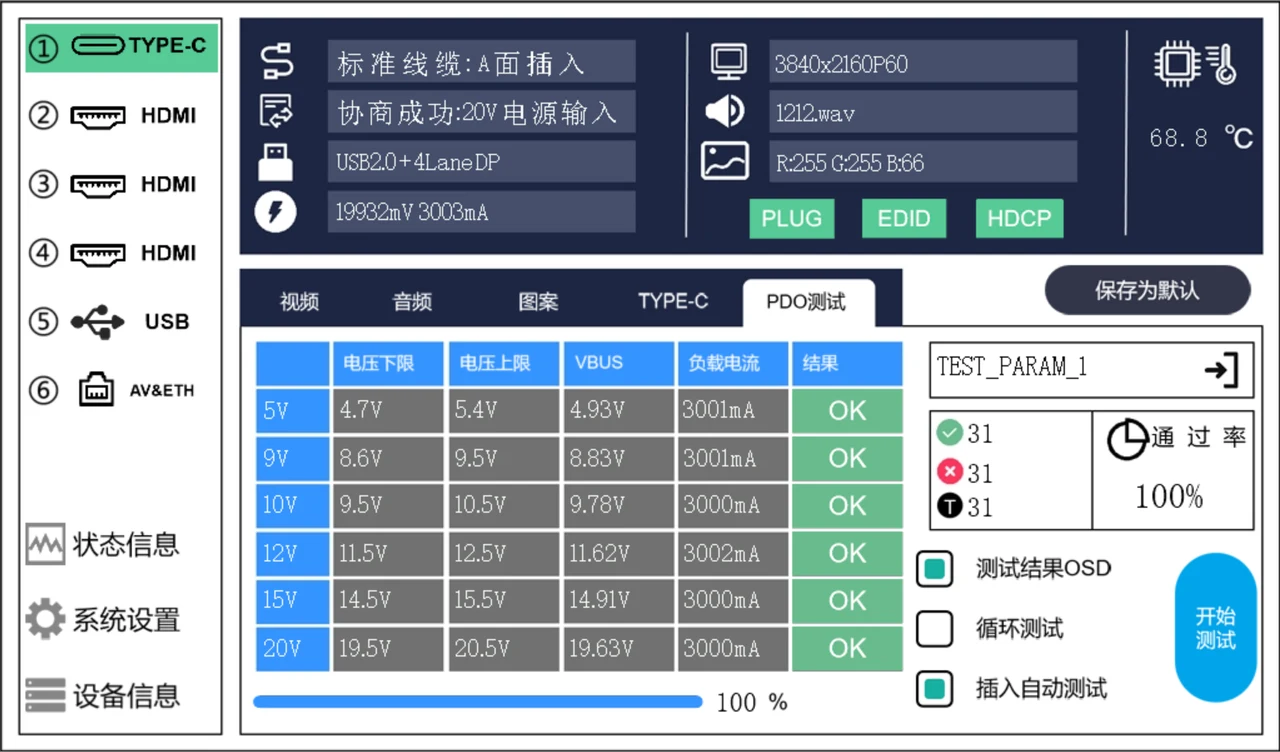

測試專案視覺化：TYPE-C PDO 各檔帶載結果、USB 吞吐量、ETH 測試結果直接顯示，並可疊加到輸出畫面上供被測屏端核對。
串列埠連線電腦 ｜ 完全替代控制盒 ｜ 測試步驟可程式設計

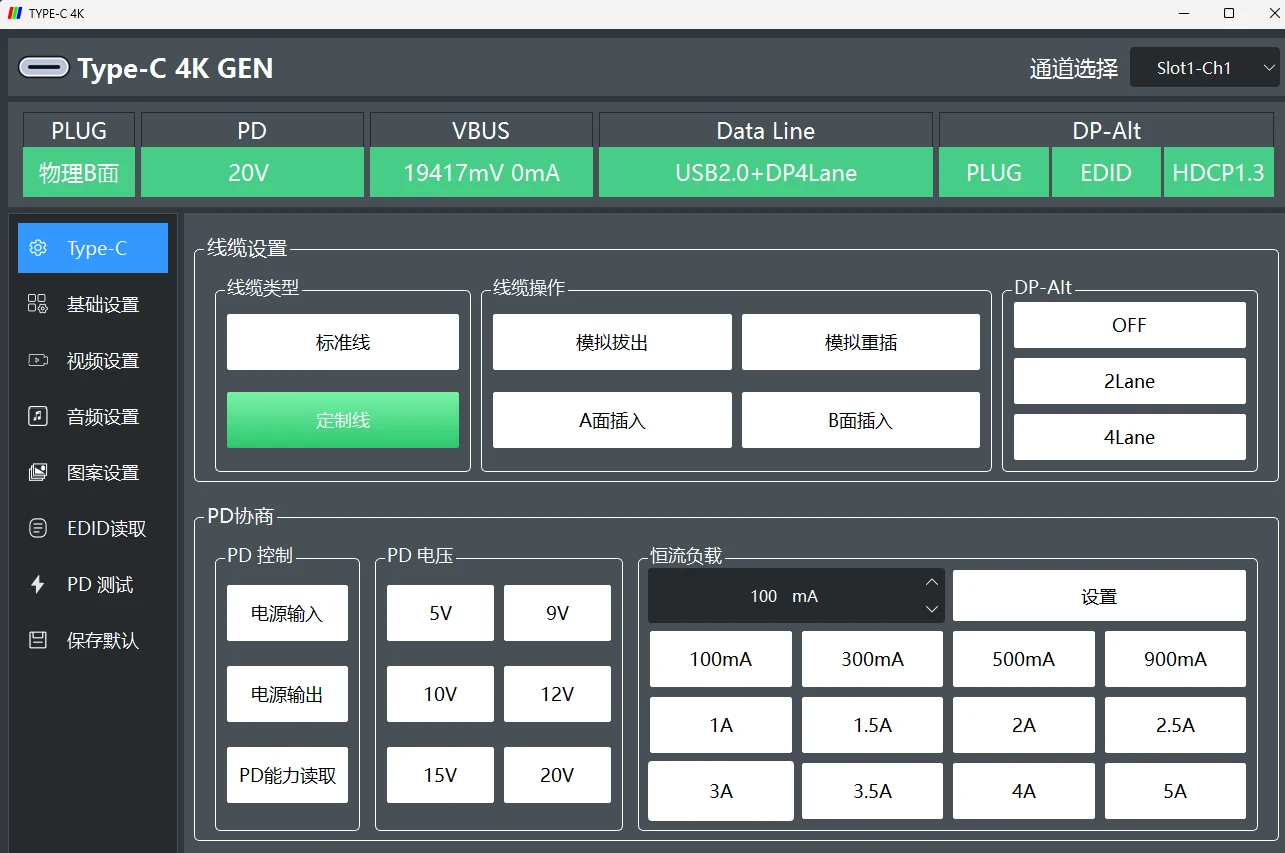

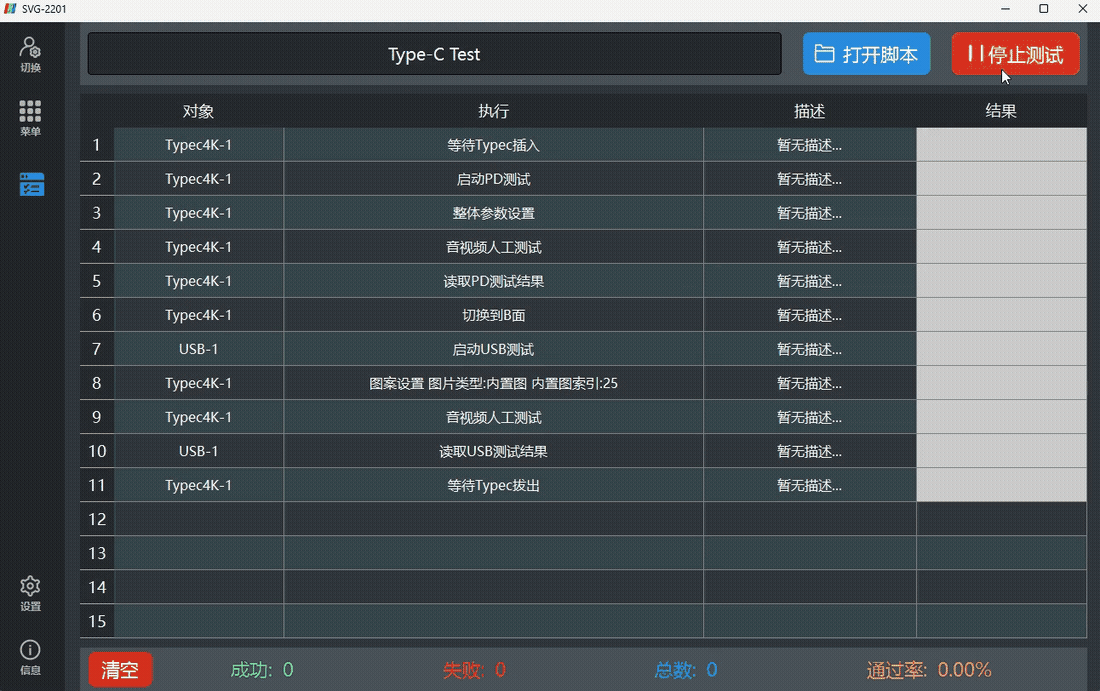

SVG-2201 透過 RS-232 串列埠連線電腦，電腦上執行上位機軟體即可完全替代 RMT-221 控制盒操作裝置：板卡切換、視訊 / 音訊 / 圖案設定、PD 協商與恆流負載設定等全部功能均可在軟體中完成；更支援編寫測試步驟指令碼——插線等待、PD 測試、引數設定、A / B 面切換、USB 測試、結果讀取等步驟按需編排，儲存後按所編寫的步驟自動執行，成功 / 失敗 / 透過率實時統計，配合測試結果疊加顯示，產線測試效率成倍提升。
只插線，不判讀 —— 測試自動進行，結果直接疊在畫面上

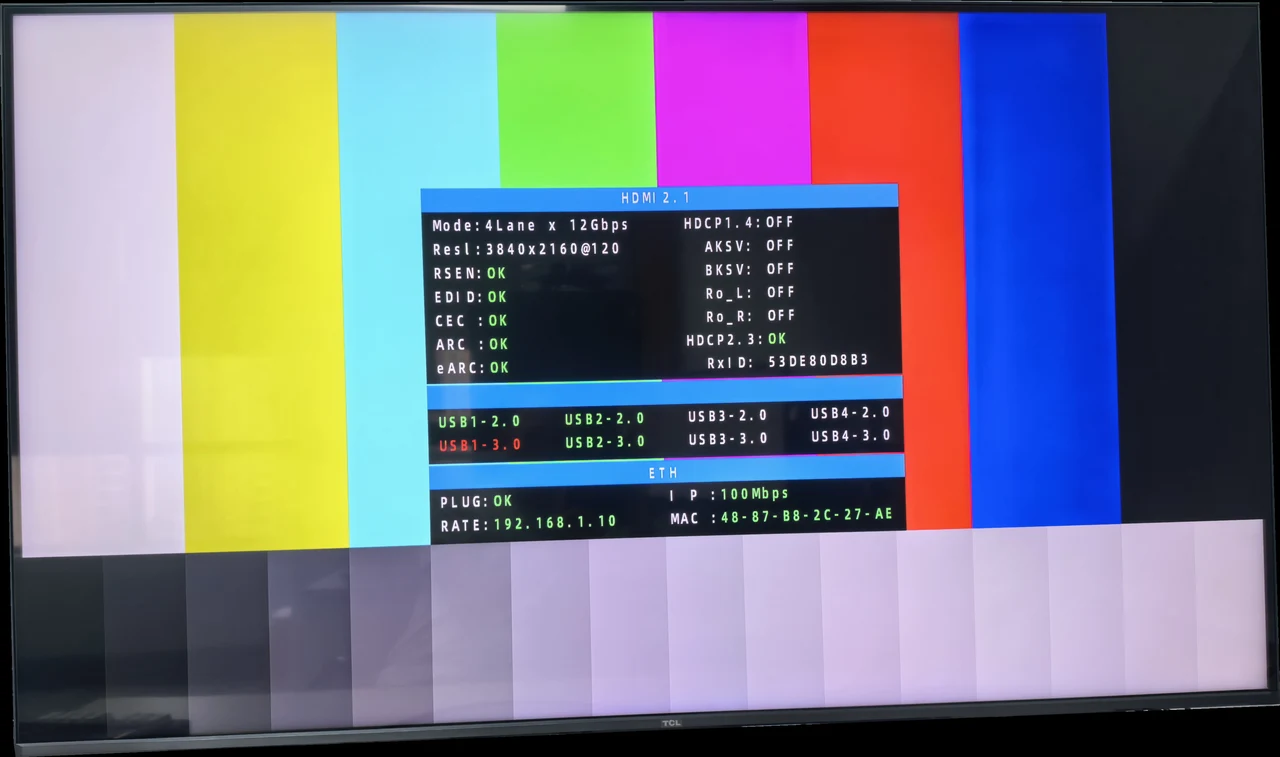

SVG-2201 將各功能板卡的測試結果實時疊加到輸出畫面上：以 HDMI2.1 輸出為例，畫面上可同步疊加 USB3.0 板卡的列舉測試結果與 CVBSÐ 板卡的網路介面測試資訊；DP1.4、DP1.2、HDMI2.0 板卡同樣支援。操作員測試時只需插線，測試自動進行，結果隨畫面一目瞭然，省去逐項人工判讀，大幅節省測試時間。TYPE-C 板卡更進一步，支援將被測顯示器的 PD 測試結果疊加在測試畫面上。
插入被測線纜即自動開始對應測試項，無需操作員切換介面、逐項觸發，省去人工判讀環節，測試時間大幅縮短。
USB2.0 / 3.0 列舉、網路連線速率與 MAC、HDCP / EDID / CEC / ARC / eARC 校驗結果隨輸出畫面實時顯示，被測屏端即可核對。

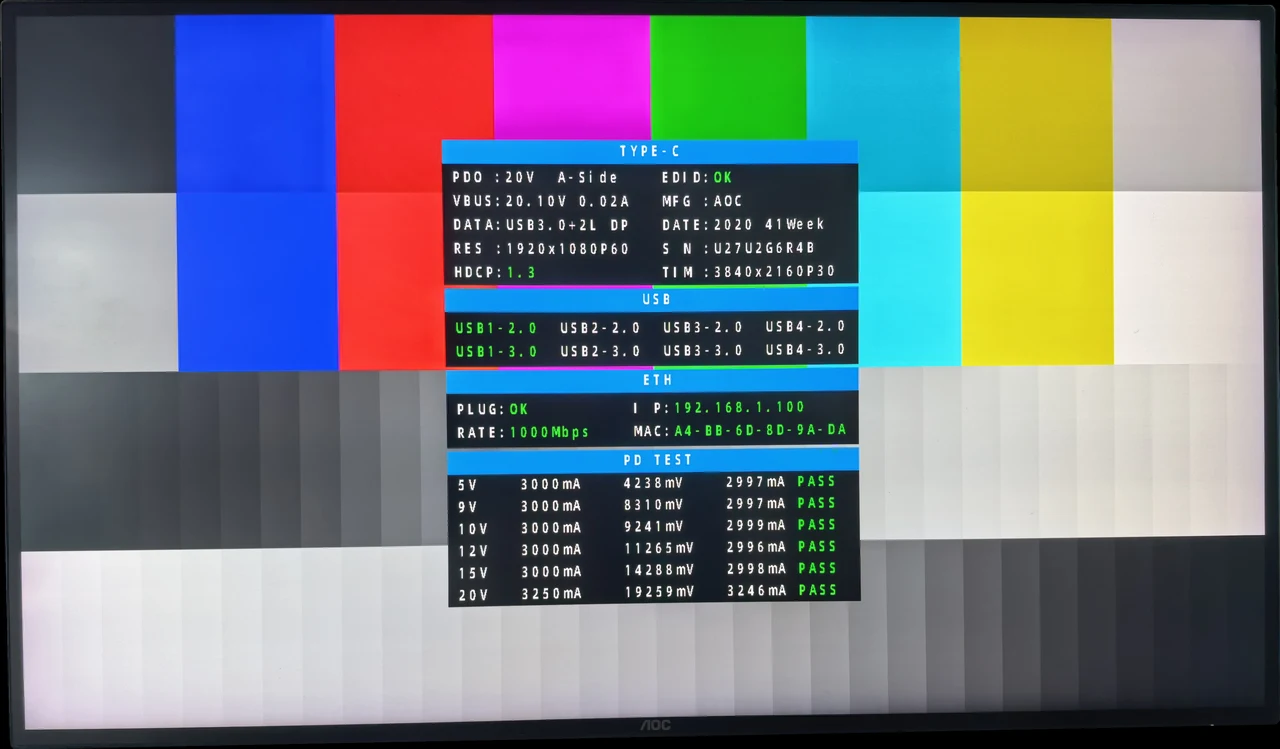

TYPE-C 板卡可將顯示器 PD 各電壓檔（5V ~ 20V）帶載測試結果疊加在畫面上，PASS / FAIL 一目瞭然。
主機與各訊號板卡主要引數
| 結構 | 插卡式設計，最多同時插 6 張 訊號板卡；已支援 HDMI2.1、HDMI2.0、DP1.4、DP1.2、TYPE-C、ANALOG、CC-LOAD、USB3.0-DEV、CVBSÐ 九類板卡，後續持續更新，支援訂製板卡 |
|---|---|

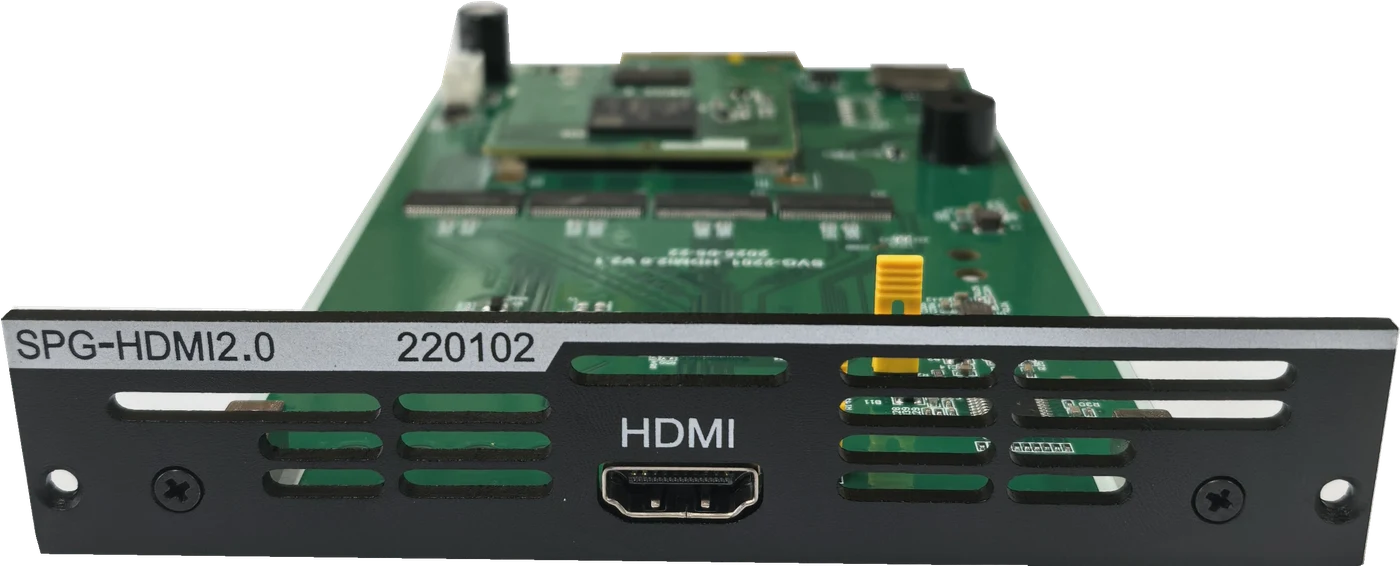

| HDMI2.1 | 頻寬 48Gbps；訊號 DVITMDSFRL 3×3 / 3×6 / 4×6 / 4×8 / 4×10 / 4×12Gbps；解析度 7680×4320P60 YUV4203840×2160P1442560×1440P2401920×1080P480；顏色 RGB444 / YCbCr444 / 422 / 420，BT.601 / 709 / 2020，8 / 10 / 12bit，HDR；校驗 HDCP1.4、HDCP2.2/2.3、EDID、CEC、ARC、eARC |

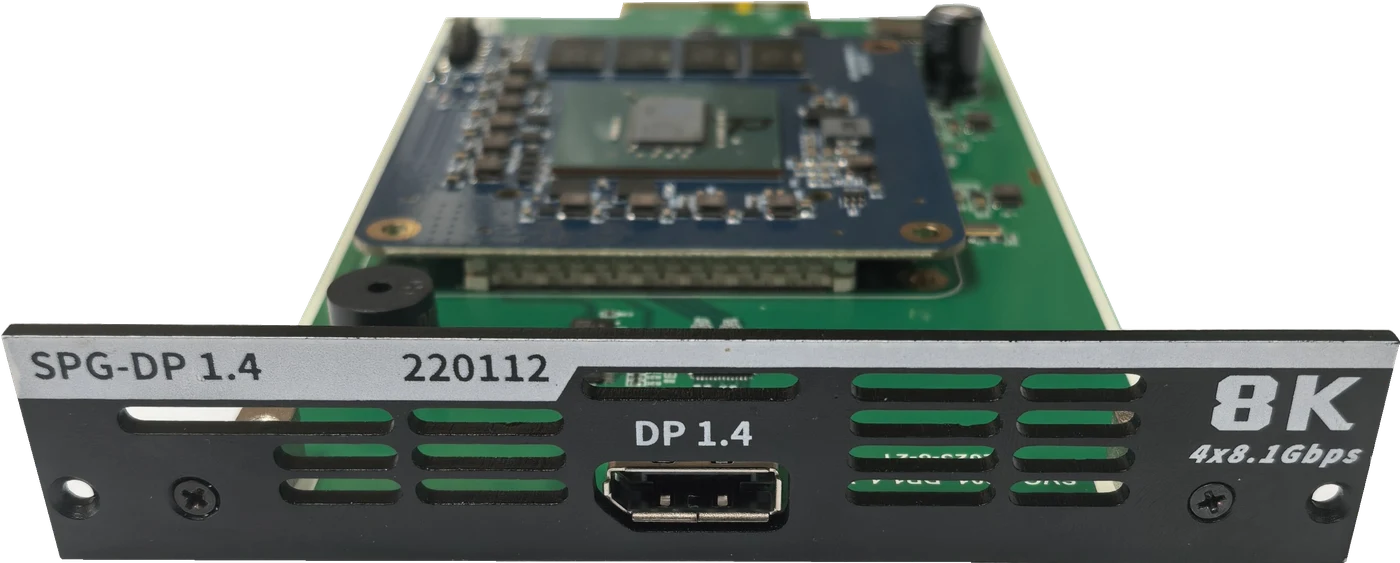

| DP1.4 | 時鐘 1.622.75.48.1Gbps；資料 1 / 2 / 4 Lane；解析度 7680×4320P60 YUV4203840×2160P1442560×1440P2401920×1080P480，可自定義高刷；顏色位寬同 HDMI2.1；校驗 HDCP1.3、HDCP2.3、EDID |
| HDMI2.0 | 畫素時鐘 600MHz、頻寬 18Gbps，HDMI / DVI 可切換；最高 4096×2160P60，60 餘種預設格式可新增；校驗 HDCP1.4、HDCP2.2、EDID、CEC、ARC |
| DP1.2 | 速率 1.62 / 2.7 / 5.4Gbps；60 餘種預設格式（最高 4096×2160P60，含 1080P 高刷、2560×1440P144）可新增；校驗 HDCP1.3、EDID |
| TYPE-C | PD3.0 協議；VBUS 測試 5V9V10V12V15V20V，外接電子負載最大 100W；USB：DFP 5Gbps；DP-Alt：2Lane / 4Lane、最高 3840×2160@60；雙面自動翻轉測試；PDO 帶載結果疊加輸出畫面 |

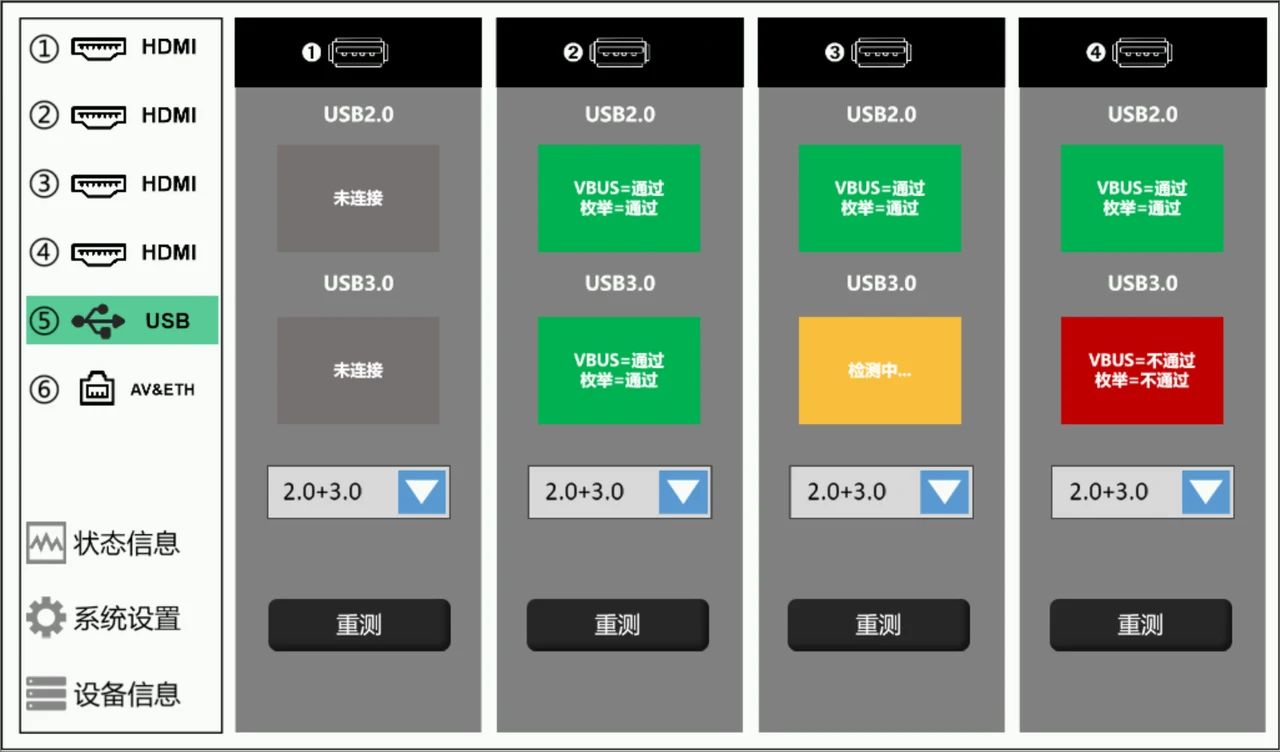

| USB3.0 | 4 路 USB3.0 DEVICE；USB2.0 / USB3.0 分時獨立測試，列舉測試 + 資料吞吐量測試；VBUS 500mA / 900mA 帶載測試；4 路並行，連線 HOST 自動開始 |
| 電子負載 | 恆流電子負載，最大 100W（20V / 5A）；電流測量精度 ±5mA；智慧溫控保護與散熱控制 |
| ANALOG | 1 路 CVBS（PAL / NTSC）、1 路 YPbPr（480I60 ~ 1080P30）、1 路 VGA（640×400 ~ 1920×1080，30 餘種格式）、兩路 AUDIO |
| CVBSÐ | 1 路 CVBS（PAL / NTSC）+ 1 路 ETH；ETH 支援 10M / 100M / 1000Mbps、DHCP server、ARP 協議、MAC 測試、靜態 / 動態 IP |
| Timing | 輸出 Timing 使用者可編輯（TF 卡 Timing.ini），最高支援 4096×2160P601920×1080P2402560×1440P144 |

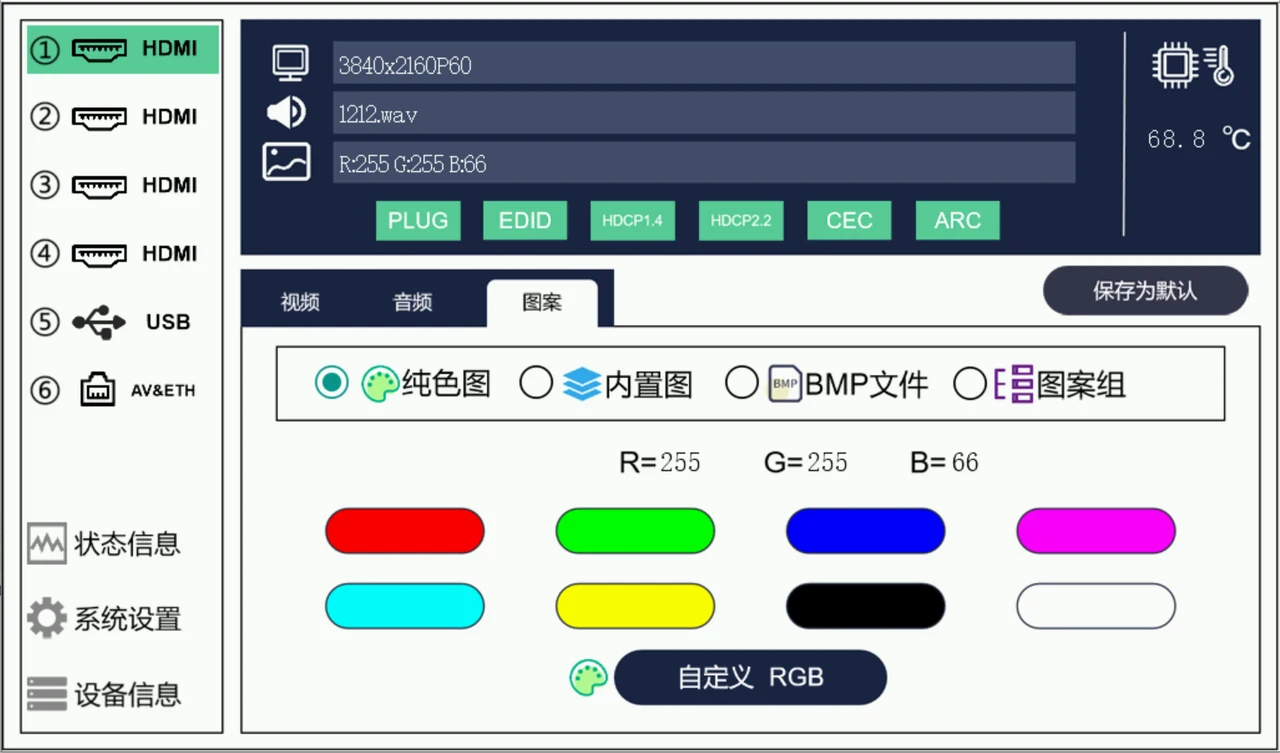

| 圖案 | 四種測試圖案：使用者編輯的 RGB 純色圖案、板卡演算法產生的內建圖案、使用者新增的 BMP 檔案（存於 TF 卡）、組合圖案（最多 32 組 × 16 張，可手動 / 自動切換）；支援疊加動態捲軸與 HDCP、EDID、CEC、ARC 等狀態資訊 |
| 音訊 | 四種音訊輸出：靜音、正弦波（0Hz ~ 20KHz，步進 1Hz）、掃頻音、WAV 音訊檔案（存於 TF 卡）；取樣率 32K ~ 192K；音量 0 ~ 100%；左右同時 / 交替 / 單聲道輸出 |
| 操作盒 | RMT-221 操作盒，7 寸電容觸控式螢幕，全觸控 UI，中英文雙語；狀態資訊介面實時監控各板卡；串列埠通訊介面及指令可按客戶要求訂製 |
| 訊號保護 | 所有輸出訊號均設計有保護電路，可應用於生產線上頻繁插拔測試 |
| 電源與環境 | AC 100V ~ 240V 輸入（額定 AC 220V，50 / 60Hz）；工作溫度 +5℃ ~ +35℃，溼度 20% ~ 80%RH（無凝結），室內使用 |
| 尺寸重量 | 主機 132 × 270 × 227mm（寬 × 深 × 高），約 3.67Kg（無板卡）；單張板卡約 0.17Kg；操作盒 195 × 180 × 38mm，約 0.95Kg |
| 典型應用 | 電視、顯示器、TYPE-C 擴充套件塢、USB HUB、商顯一體機、教育一體機的研發實驗室與生產線測試 |

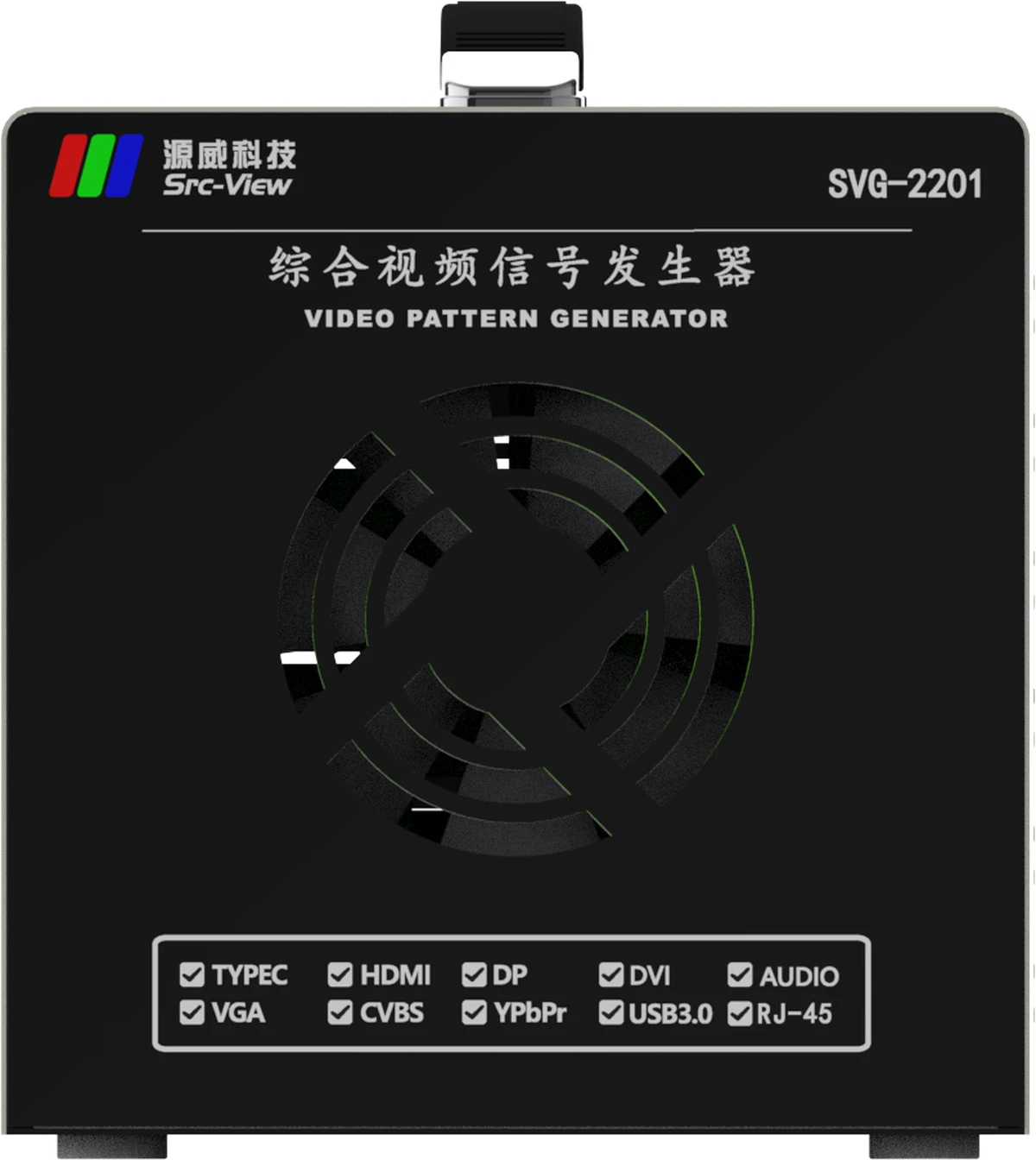

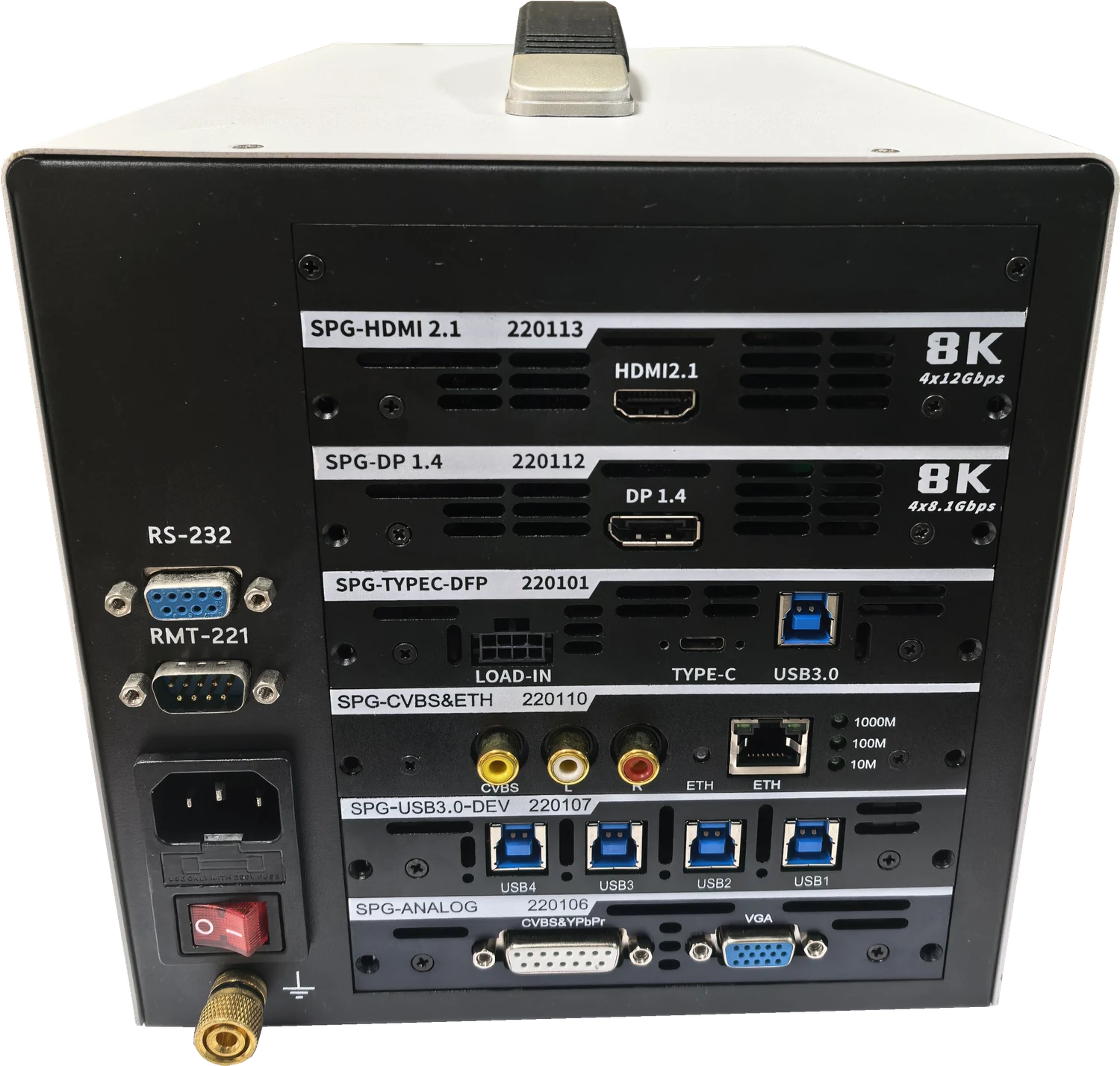

主機正視 ｜ 背板介面 ｜ RMT-221 控制盒
