2 路 HDMI 同步輸出 ｜ 100 組燒機程式 ｜ 斷電恢復續跑
SVG-2302 專為電視和顯示器的 HDMI 介面燒機而設計，可置於燒機房中長時間連續工作，最高承受 60℃ 環境溫度與 85% 溼度；2 路 HDMI2.0 訊號同步輸出，最高 3840×2160P60；配套電腦端燒機程式編輯軟體，最多 100 組燒機程式，每組最多 32 個燒機步驟，每一步可指定輸出視訊、音訊、圖案和執行時間。

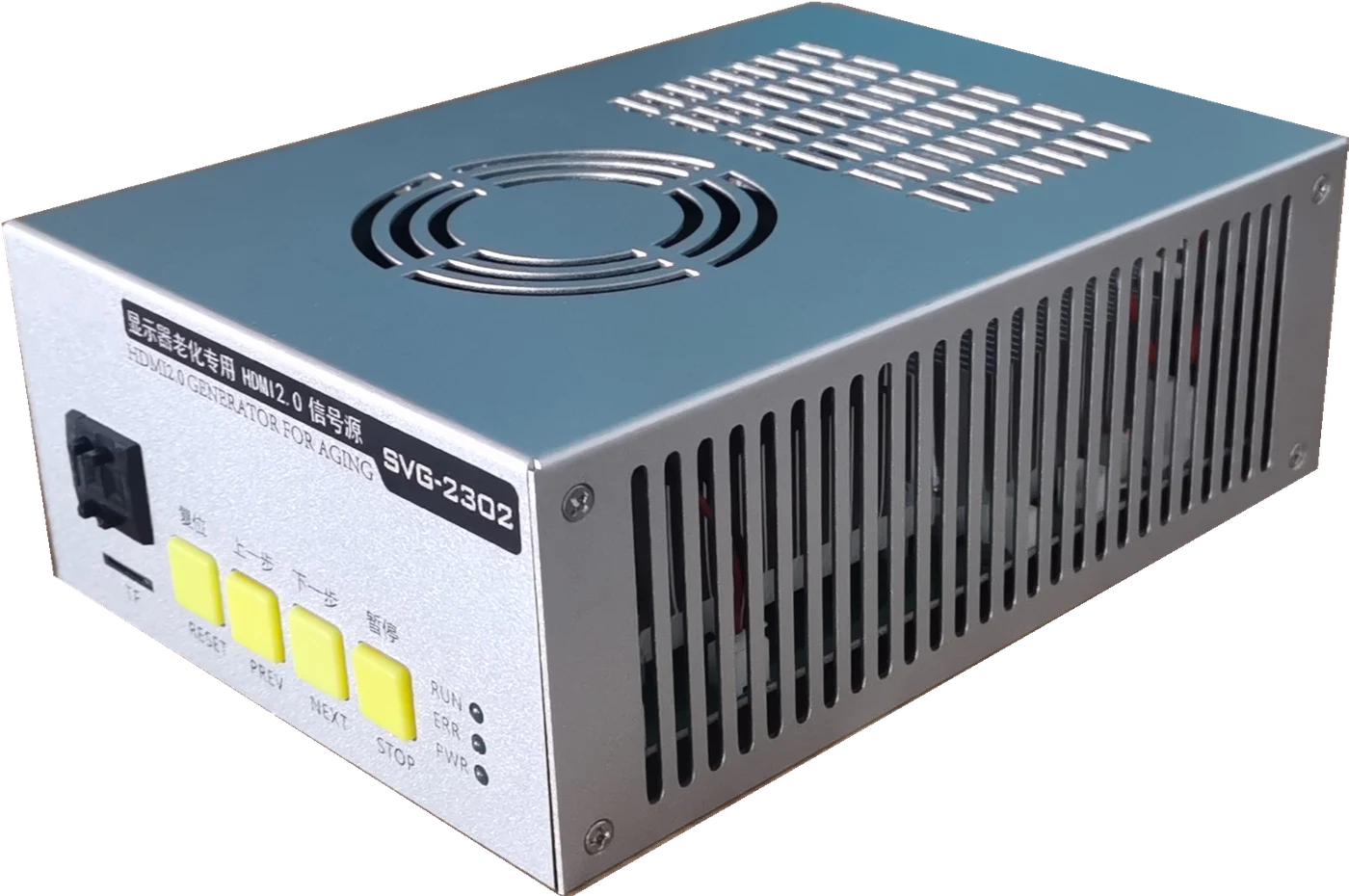

為顯示器 / 電視機燒機房量身打造的 HDMI 燒機訊號源
2 路 HDMI 輸出格式完全一樣且嚴格同步，最高 3840×2160P60，可同時燒機兩臺整機；最大畫素時鐘 600MHz，頻寬 18Gbps，HDMI 介面內建保護電路，支援熱插拔。
電腦端軟體編輯燒機程式，最多 100 組、每組最多 32 個步驟，每一步可獨立指定視訊格式、音訊、圖案和執行時間；執行 00 號程式時按顯示器 EDID 自動跳過不支援的格式。
燒機過程中意外斷電後重新上電，訊號源自動從上次斷電時的狀態繼續執行燒機程式，無需人工干預，燒機記錄不丟失。
專為燒機房環境設計，支援在最高 60℃ 溫度、85% 溼度環境下長時間連續執行，機身大面積散熱格柵，保障 7×24 小時不間斷燒機。
內建純色、灰階、彩條、棋盤、複合圖等 54+ 張測試圖；TF 卡可擴充套件使用者 BMP 圖與 WAV 音訊（48KHz / 16bit / 立體聲），音訊另有正弦波（100Hz~20KHz）與掃頻音可選。
電腦端編輯軟體支援中英文介面，圖案組合（100 組 × 16 圖）與燒機程式視覺化編輯，一鍵匯出到 TF 卡；背板 DEBUG 串列埠（RS232，115200 8N1）可實時檢視執行資訊。
詳細電氣與功能引數
| 訊號通道 | 2 路 HDMI 輸出，兩路格式完全一樣且同步 |
|---|---|
| HDMI 版本 | HDMI2.0；最大畫素時鐘 600MHz，最大頻寬 18Gbps |
| 視訊格式 | 3840×2160P603840×2160P504096×2160P602160P 30 / 25 / 24Hz2160P 50 / 60Hz YUV4202560×1440P 60 / 75 / 120 / 144Hz1080P 60 / 50Hz1080P 高刷 100 ~ 240Hz1080I 60 / 50Hz720P 60 / 50Hz480P / 576P各類 VESA 格式 預設支援以上格式，其它格式使用者可透過 Timing.ini 編輯 |
| 音訊輸出 | 正弦波（100Hz~20KHz）、掃頻音、WAV 音訊檔案（48KHz 取樣率 / 16bit / 立體聲，存於 TF 卡） |
| 測試圖案 | 內建 54+ 張測試圖（純色、灰階、彩條、棋盤、複合圖、Flicker 等）；使用者可編輯 RGB 純色圖案；支援 TF 卡新增 24 位 BMP 自定義圖 |
| 燒機程式 | 最多 100 組燒機程式，每組最多 32 個燒機步驟，每一步可指定輸出視訊、音訊、圖案和執行時間；圖案組合最多 100 組，每組最多 16 個圖案；執行 00 號程式時根據所接顯示器 EDID 自動跳過不支援的視訊格式燒機步，01~99 號程式嚴格按編輯步驟執行 |
| 斷電恢復 | 支援上電後自動從上次斷電時的狀態繼續執行燒機程式 |
| 介面保護 | 2 路 HDMI 輸出介面內建保護電路，支援熱插拔 |
| 通訊埠 | DEBUG 串列埠（RS232，115200 波特率，8 資料位 / 1 停止位 / 無校驗），用於連線電腦檢視裝置執行資訊 |
| 人機介面 | 前面板兩位數碼開關（選擇燒機程式）、TF 卡插槽、復位 / 上一步 / 下一步 / 暫停四個按鍵、RUN / ERR / PWR 三個狀態指示燈 |
| 整機規格 | 主機 250 × 138 × 68 mm，約 1.265 kg（含包裝）；電源輸入 12V/5A（配明緯電源介面卡）；工作溫度 +5℃~+60℃，溼度 20%~85%RH（無凝露），室內使用、海拔 2000m 以下 |
| 標準配置 | 主機 1 臺、明緯 GSM60A12-P1J 電源介面卡 1 個、國標 3 孔品字電源線 1 條、16GB TF 卡 1 張 |

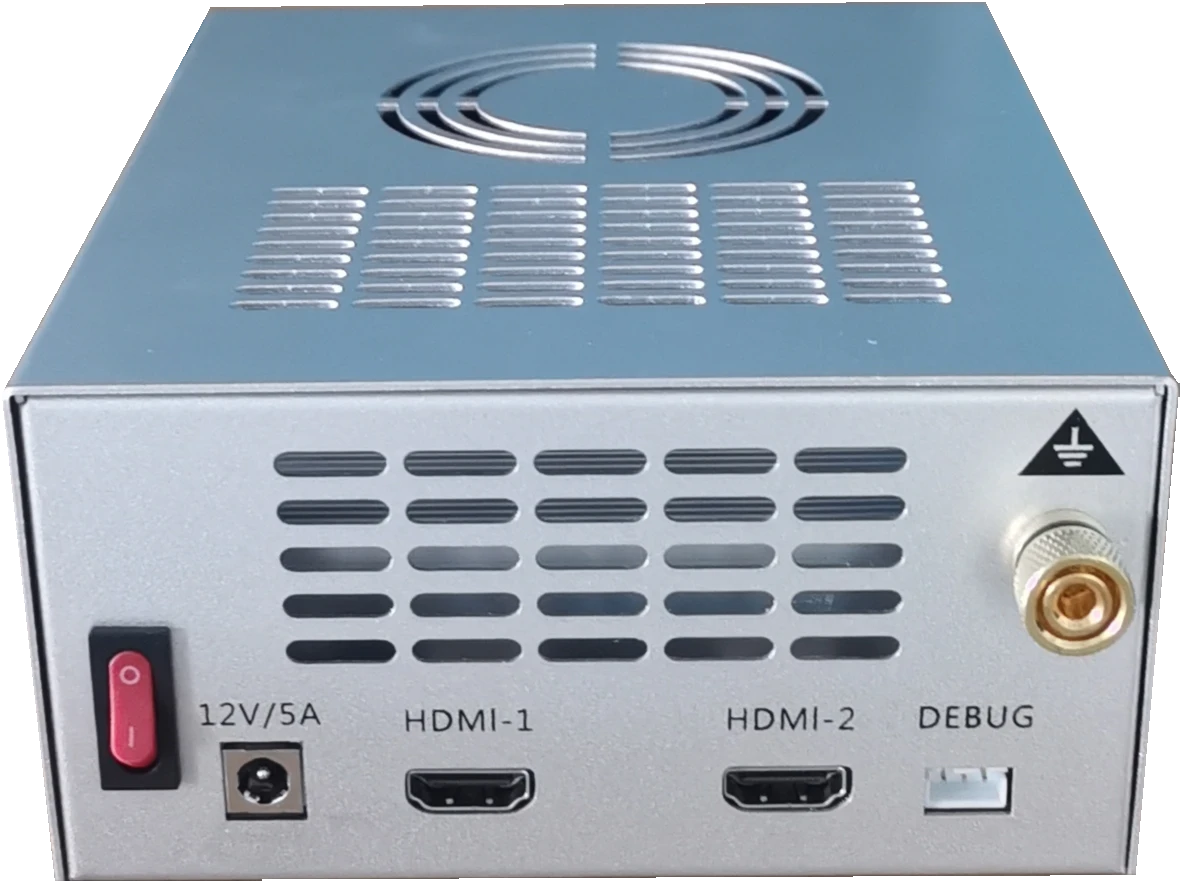

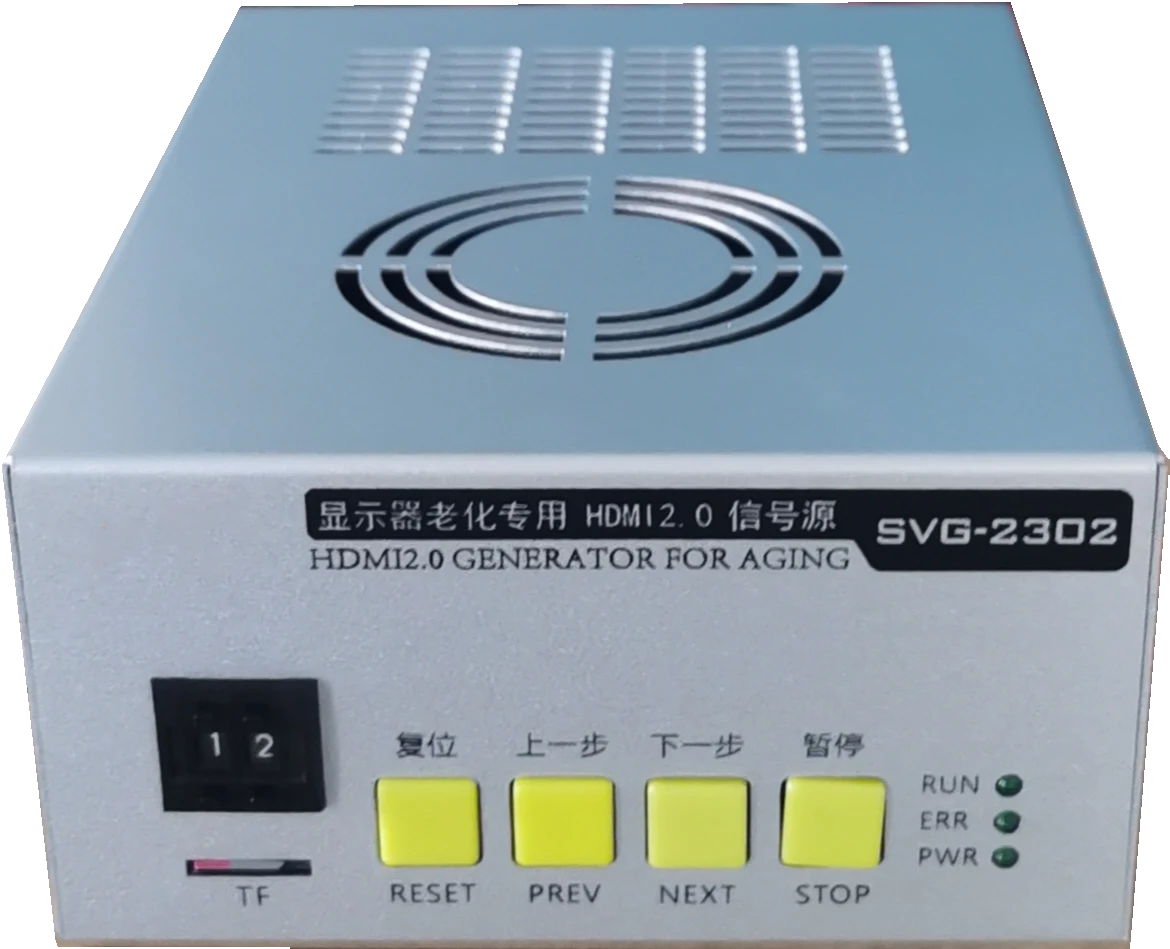

前後介面布局一覽
數碼開關選定燒機程式（開機或按復位鍵時讀取一次），訊號源即按程式自動逐步執行；RUN 燈閃爍表示燒機執行中、常亮表示暫停、常滅表示未執行，ERR 燈常亮即程式錯誤——燒機房操作員無需連線電腦，看燈即可判斷每臺訊號源的執行狀態。

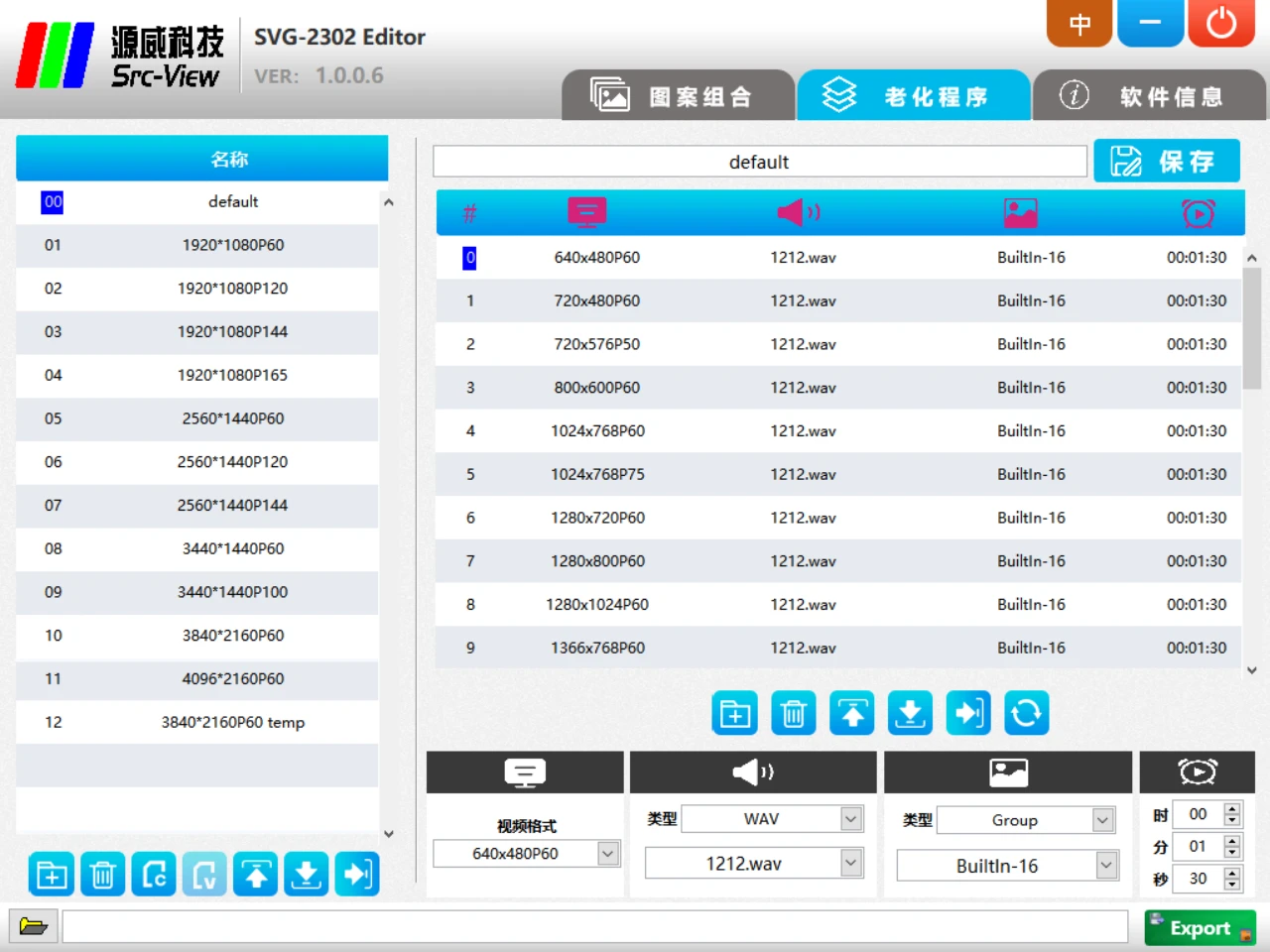

配套電腦端編輯軟體，中英文介面可選。燒機程式與圖案組合全部視覺化編輯，編輯完成後一鍵匯出到 TF 卡，插上主機即可執行，產線換程式不用拆機。
燒機程式視覺化編輯：最多 100 組燒機程式，每組最多 32 個燒機步驟，每一步獨立指定視訊格式、音訊、圖案與執行時間（時 / 分 / 秒）。
圖案組合編輯：100 組 × 16 圖圖案組合自由編排，內建 54+ 張測試圖與 TF 卡自定義 BMP 圖可混用。
一鍵匯出 TF 卡：程式與圖案組合經 Export 匯出到 TF 卡，主機開機或按復位鍵即讀取執行，斷電恢復後自動續跑。

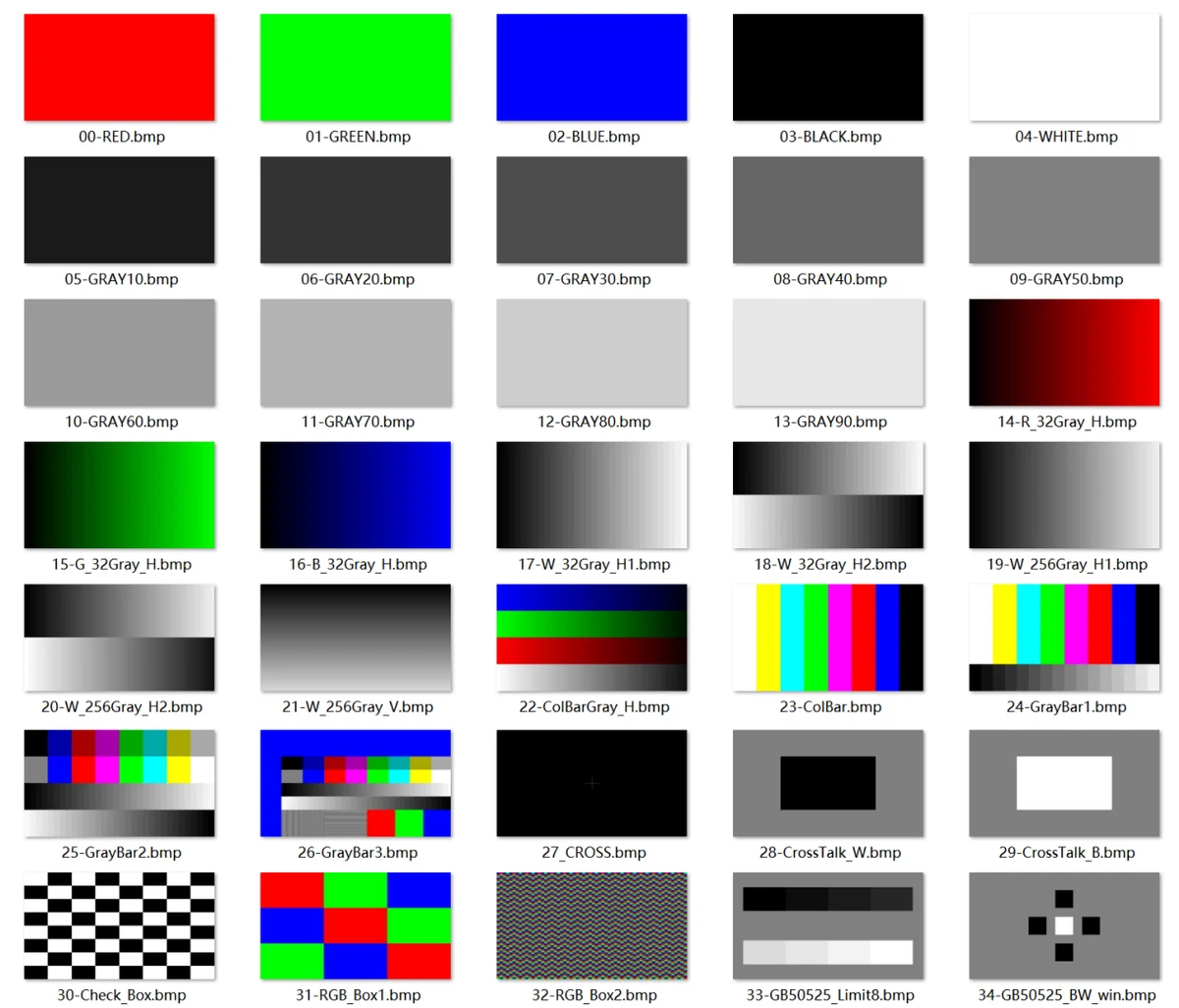

內建 54+ 張測試圖，支援 TF 卡擴充套件 BMP 圖與 WAV 音訊
內建紅、綠、藍、黑、白純色，10%~90% 灰階，R / G / B / W 灰階漸變，彩條、棋盤、複合圖、十字、串擾測試圖等常用畫面，覆蓋顯示器燒機的純色燒屏、灰階、色彩與均勻性檢查需求。

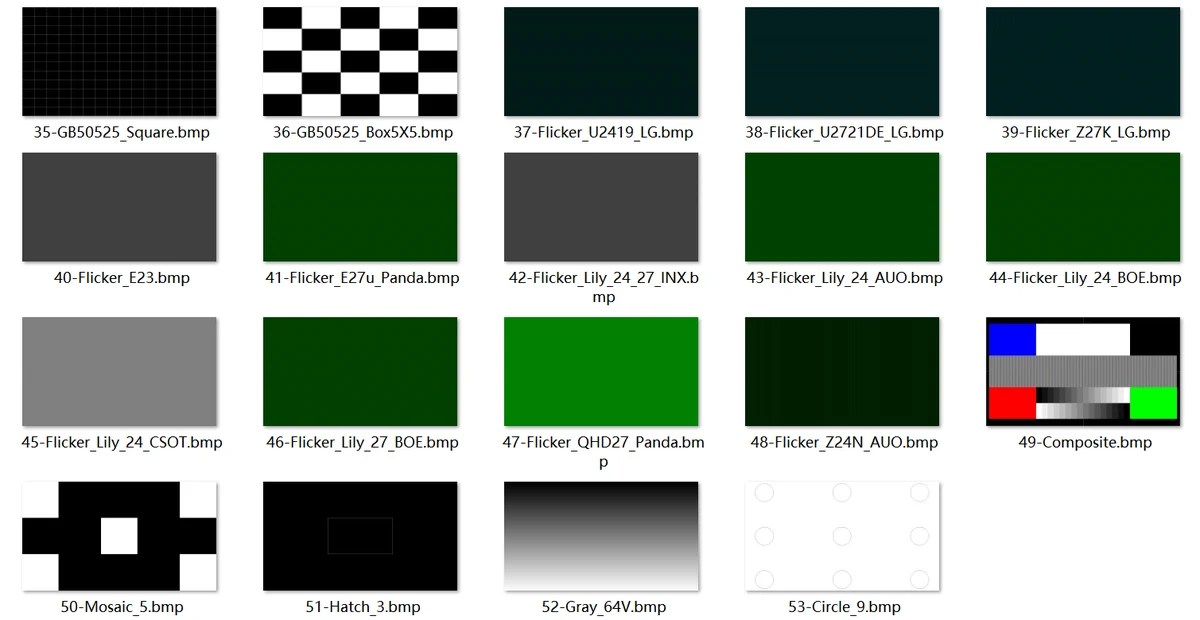

另有 GB50525 方格、5×5 方盒、各尺寸 Flicker 閃爍圖、馬賽克、斜線、圓點等圖案；使用者還可在 TF 卡 BMP 資料夾中按解析度子目錄新增 24 位自定義圖，在燒機步驟中直接呼叫。
